NE5532オペアンプ搭載 トーンコントロール機能付きプリアンプ自作キット 新リビジョン

ご好評につき在庫切れとなっておりました
「NE5532オペアンプ搭載 トーンコントロール機能付きプリアンプ自作キット」
がバージョンアップして再入荷!

新リビジョン Rev3.1となり、トーンコントロール回路及び部品が新しくなりました!


【新リビジョンバージョンアップポイント】
■センタークリック付きトーンコントロールボリューム
BASS/MID/TREBLEのボリューム部品がセンタークリック付きとなり、センター調整が容易になり操作性が向上しています。

■トーンコントロール回路の改良
トーンコントロール部回路の改良及び部品の再選定を行い、トーンコントロールの特性がより自然で高音質になりました。


イメージ 1

オペアンプソケット式で簡単に交換できる点とオペアンプの電圧調整が可能な点は踏襲し、入出力コネクターがソケット配線だった点に対し、RCAコネクター・DCジャックがセットになっており、より便利に使いやすくなっております。
また、アンプキット等と組み合わせてケーシングするのに便利なソケット配線もお使いいただけるパターンも用意されています。
メイン基板はNFJオリジナル設計による、ローノイズ GNDアートワーク基板となっております。

玄人の方は部品を独自にチョイスするなどしていただき、お好みのプリアンプに仕上げていただければと思います!

【製品の特長】
・単電源で動作する、オペアンプを使ったプリアンプキット!
・ボリュームコントロール機能
・3段階トーンコントロール機能
・DIPソケット式で簡単にオペアンプの交換が可能
・オペアンプ電源電圧調整機能付
・入出力&電源コネクター用のパターンに加え内部配線用のパターンも用意
・差込みパーツのみの設計なので上級者はオリジナルカスタムの楽しみも!

FX-AUDIO-製品送料無料 本日最終日!

イメージ 1

本日いっぱいでFX-AUDIO-製品送料無料キャンペーンが終了となります。
まだ間に合いますので是非この機会にFX-AUDIO-製品をお求めください!

開催期間
本日9月30日23時59分まで

FX-AUDIO-製品のみ全品送料無料

是非この機会をお見逃しなく!!



イメージ 1

予備在庫放出のご案内「FX-AUDIO- TUBE-01J LIMITED」

こんばんは
TUBE-01J LIMITEDモデルの予備在庫放出を行います。
こちらのモデルは既に生産終了となり、予備在庫を残すのみとなっておりますため、販売できる数がかなり少なくなっておりますが、ご了承ください。

商品再販のご案内


2017年 930日  21:00 ~


真空管ラインアンプ限定モデル
イメージ 1



販売数量:ブラック

16


お1人様1台まで






新商品販売開始のご案内「FX-AUDIO- FX1002J+」

商品販売開始のご案内


2017年 9月 28日  21:00 ~

イメージ 1

販売価格 8480円

販売数量:

ブラックシルバー 各
50
お一人様2台まで


ご確認ください


FX-AUDIO-製品送料無料キャンペーン開催!

イメージ 1

日頃の感謝の気持ちを込めまして、お客様感謝セールを開催いたします!

開催期間
本日9月27日21時9月30日23時59分まで

FX-AUDIO-製品のみ全品送料無料

是非この機会をお見逃しなく!!


イメージ 1

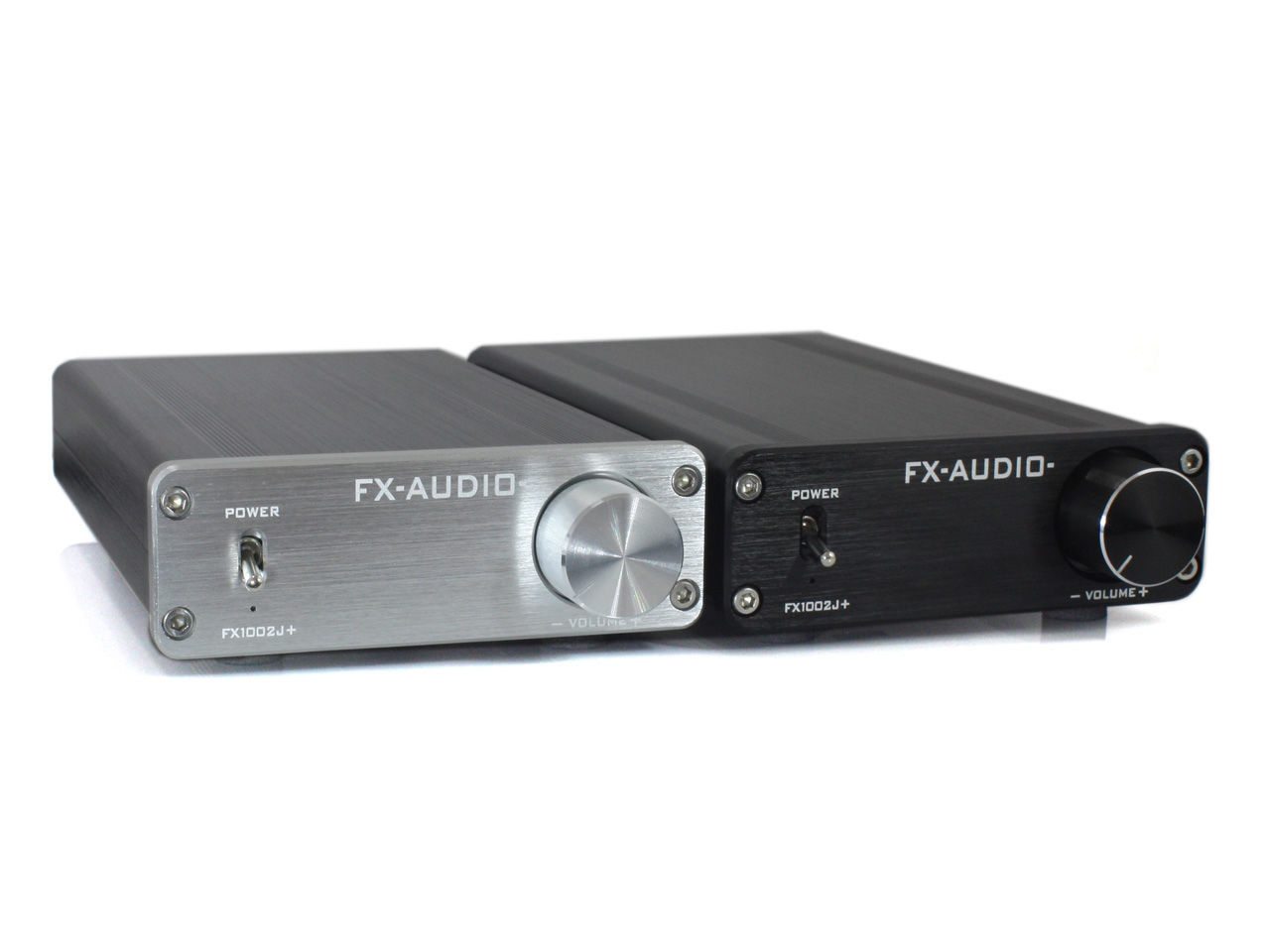

新商品のご案内「FX-AUDIO- FX1002J+」

新商品のご案内


イメージ 1

FX-AUDIO-ブランドにおけるハイパワーラインモデルのデジタルアンプ ”FX1002J”についてフルモデルチェンジを行い、型番を『FX1002J+』として新発売します。

フルモデルチェンジにより小型の筐体からは想像を絶するパワーと高級機を凌ぐ高音質を実現!
FX-AUDIO-ブランドのハイパワーラインのデジタルアンプ ”FX1002J” がフルモデルチェンジ!
内部回路を刷新し、更なる音質向上を果たして『FX1002J+』としてリニューアルいたしました!!

電源部に進化したSLOW CHARGING回路を新搭載し、従来機で発生していた電源との相性を解消しており、幅広い種類のACアダプターをご利用いただけるようになりました。
このほか、アクティブDCサーボ回路をモジュール化、本体基板と分離構造とし、更なるノイズの低減と音質向上に挑戦しています。
内部に設けていたゲイン設定スイッチを本体底面よりアクセスできるように配置し、簡単にゲイン設定が変更できるようになり、ユーザービリティを向上しています。

イメージ 4


【製品の特徴】
■進化したSLOW CHARGING回路
電源部に突入電流を抑える回路を追加することで、従来機で限界に達していた電源デカップリングコンデンサの更なる大容量化と低インピーダンス化が可能となり、電源の安定と音質向上を実現しています。
従来のハードウェア制御からMCUによるソフトウェア制御に進化させることで、従来機で一部ACアダプターとの相性が発生していた問題を解消し、より幅広い電源をお使いいただけるようになりました。

■アクティブDCサーボ回路のモジュール化
前モデル同様、入力カップリングコンデンサーレス設計により、信号ラインのコンデンサによる音質変化をなくし、味付けのなく原音に近いストレートな高音質でオーディオをお楽しみいただけます。
当モデルより、アクティブDCサーボ回路を独立基板としてメイン基板から分離することでノイズの影響を最大限抑えた設計となり、更なる音質向上を図っています。

■ゲイン設定スイッチ
本体裏面にゲイン設定スイッチを設けることにより、簡単にゲイン設定を変更できるようになりました。

■主要な部品を刷新
電源デカップリングコンデンサをELNA製の低ESR電解コンデンサRJDシリーズ8200μFを採用し、電源リプルノイズを効果的に低減、出力フィルターも一部変更を行い全体的な音のバランス調整を行っています。

■ハイパワー(160W)
ハイパワーデジタルアンプIC「TDA7498E」により、最大160W+160Wの出力を実現しています。

イメージ 2

イメージ 3


【製品仕様】
カラー:ブラック/シルバー
最大出力:160W+160W / 対応スピーカー:4Ω~16Ω
出力端子:2chステレオスピーカー出力 (バナナプラグ対応金メッキスピーカーターミナル)
入力端子:ステレオRCA端子
デジタルアンプ IC:STMicroelectronics社製 TDA7498E
機能:ポップノイズ防止出力遅延回路/スピーカー保護回路/SLOW CHARGING回路による突入電流防止機能/ゲイン設定(23.6/29.6/33.1/35.6dB)
電源:DC19~32V 電源容量2A以上(4A以上推奨) ※電源別売
電源コネクター:外径5.5mm 内径2.5mm (センタープラス仕様)
付属品:簡易説明書
サイズ:高さ33mm×幅96mm×奥行き168mm(突起部を除く)
重 量:530g


「ゴールドランク以上限定 優待キャンペーン」のご案内

Yahoo主催「ゴールドランク以上限定 優待キャンペーン」のご案内です。

ストアスタンプラリーのゴールドランク以上の方限定!
ゴールド4プラチナ5倍、ダイヤモンドランクならポイント最大6倍!

本日5のつく日ポイントアップデー

こんにちは。

今日は5のつく日のポイントアップデーです。

エントリー+アプリでの購入で ポイント5倍となります。
是非このお得な機会にお買い求めください!!

新商品販売開始のご案内「FX-AUDIO- DAC-H6J」

商品販売開始のご案内


2017年 9月 18日  21:00 ~


販売価格 9980円

初回ロット限定販売価格
7980円

販売数量:
ブラックシルバー
50
お一人様2台まで


ご確認ください




新商品のご案内 「FX-AUDIO- DAC-H6J」

新商品のご案内




FX-AUDIO-ブランドの小型DAC・ヘッドフォンアンプ 「DAC-H6J」です。
DACの主要部分である、DAC ICにESS Technology社製 「ES9023P」(DNR:112dB)を採用しました。
ヘッドフォンアンプには Texas Instruments社製 高性能ヘッドフォンアンプIC 「TPA6120A」を採用し、ハイインピーダンスのヘッドフォンでも余裕で駆動できるパワーと高音質を実現しています。
ヘッドフォンアンプICへの電源供給はDAC-X6J同様に、正負電源を生成しその後両方電源を安定化して給電する事でSN比及び歪率を改善し高音質を実現しています。
また、ヘッドフォンアンプ前段にオペアンプ(ソケット式DIPタイプ)によるバッファー回路を組んでおり、±12Vの正負電源駆動としています。


【製品の特徴】
■12V単電源入力で正負電源駆動を実現!
DC単電源入力でありながら内部で正負電源を生成し、更に安定化回路によりオーディオに最適な電源環境を構築しています。

■電源部のノイズ対策
電源入力段にmHオーダーの電源コモンモードコイルを搭載することにより、ICへのよりクリーンな電源供給を可能としています。
また、DAC・ヘッドフォンアンプという比較的省電力な製品では大容量コンデンサを必要としませんが、電源をクリーンにする目的でリプル許容量の大きな大容量コンデンサを採用しています。
電源のノイズ対策効果により、ノイズ感の低減や音の広がりなど音質向上に大きく貢献しています。

■各ICの性能を十分に
主要各ICには独立した三端子レギュレーターによる独立給電回路を構成し、更に水晶発振器も高性能タイプを採用することでICの性能を十分に発揮させることができ、ノイズ・歪感の少ない音質を実現しています。

■詳細なサンプリングレートインジケーター搭載
現在再生中のサンプリングレートを詳細にLEDにより表示します。
44.1kHz/48kHz/88.2kHz/96kHz/176.4kHz/192kHz

■オーディオ用途に定評のあるカップリングコンデンサの採用
ライン出力に音質に定評のあるオーディオ専用フィルムコンデンサ NISSEI APS for Audioを配置、更にヘッドホン部にも音質評価が高いエルナー製 PURECAPシリーズ R2A 特注品を採用し、抜けの良いクリアでパワフルな音質を実現しています。

■高音質ヘッドフォンアンプIC
TI社製 高性能ヘッドフォンアンプIC 「TPA6120A」を採用し、ハイインピーダンスのヘッドフォンでも余裕で駆動できるパワーと高音質を実現しています。
また、ヘッドホンアンプ直前にDIP8タイプのTi製NE5532P(オーディオ専用低ノイズ品)を採用したバッファー回路を構成しています。
オペアンプは標準でも十分な高音質を楽しめますが、差し替え可能なソケットタイプとなっており、玄人の方も手軽に更なる音質アップに挑戦していただけます。
※オペアンプ交換は保証対象外となります。

イメージ 2


【主要IC仕様】
■USBレシーバー IC (DDC):VIA製 VT1620A
対応フォーマット:24bit/96kHz (固定)
■DAC IC:ESS Technology製 ES9023P
ダイナミックレンジ:112dB
■DAI IC:旭化成エレクトロニクス製 AKM4113
対応フォーマット:24bit/192kHz (光デジタル入力・同軸デジタル入力)
■ヘッドフォンアンプ IC:TI製 TPA6120A
THD+N:0.000635%
SN比:128dB

イメージ 3

【製品仕様】
ブランド:FX-AUDIO-
製品型番:DAC-H6J
カラー:ブラック
製品保証期間:お買上げ日より6ヶ月間
デジタル入力1:USB TypeB端子 USB2.0対応(24bit/96kHz 固定)USBオーディオクラス1.0
デジタル入力2:オプティカル光角型端子[TOS-LINK](24bit/192kHz)
デジタル入力3:コアキシャル同軸端子(24bit/192kHz)
アナログ出力:RCA端子
ヘッドフォン出力:TRSフォーンプラグ対応 6.3mmステレオジャック(32Ω-300Ω)
DAC部:ESS Technology ES9023P
USBレシーバー:VIA VT1620A USB-DDCとして利用
ヘッドフォンアンプ部:TI NE5532 オペアンプバッファー+TI TPA6120A2
対応OS:Windows 7/8/10 (32bit/64bit)/Mac OS9/OSX
※OS標準ドライバで動作
※Windows Vista / XP / 2000使用時はハイレゾ非対応となります。
対応電源:DC 12V/1A以上推奨 (電源別売) ※バスパワー動作不可・電源必須
電源コネクター:DCジャック 外径5.5mm×内径2.1mm(センタープラス仕様)
サイズ:95mm×96mm×30mm
重量:255g
