予備在庫放出のご案内「FX-AUDIO- FX-04J+ OPA627×3搭載 NFJ Edition」

20190925_12h5bai
商品再販(予備在庫放出)のご案内




2019年 9月 25日  21:00 ~




販売価格 : 11800
販売数量:10台 ※お1人様 1台限り


【製品の特徴】

■左右独立LPF回路&差動変換回路すべてにOPA627を採用!
DACからの出力部に配置した3つのオペアンプにより構成した回路では、左右独立LPF回路を構成しその後にシングルエンド出力へと変換しています。
LPF回路は低雑音FET入力の「TL072」から、高音質と癖の無い使いやすさからオーディオマニアに愛され続ける、至極の逸品「OPA627」に変更!それぞれ左右チャンネルで独立した回路を構成し、NJM4580を使った安定化回路により左右のバランスを保ち、チャンネルセパレーションの向上を図っています。
DACのバランス出力信号をアンバランスへ変換(差動-シングルエンド変換)する回路のオペアンプにも至極の逸品「OPA627」を採用しています。
この3つの「OPA627」が、ESS製 ES9018K2M のポテンシャルを、余すところなく引き出します。






【主要IC仕様】

■USBレシーバー IC (DDC):VIA製 VT1728A
対応フォーマット:最大24bit/96kHz

■DAC IC: ESS製 ES9018K2M
ハイエンドオーディオ用DAC IC
ダイナミックレンジ:127dB
THD+N:-120dB

■LPF回路部オペアンプ:Burr-Brown製 OPA627AU (2回路DIP化)
           :JRC社製 NJM4580
左右チャンネル独立設計

■差動変換部オペアンプ:Burr-Brown製 OPA627AU (2回路DIP化)






【注意事項】

※USB端子左のLEDインジケーターは通電中に点灯します。(点滅はしません!)


- - - - - - - - - - - - - - - - - - - - - - - - -

商品再販のご案内「FX-AUDIO- AT-02J」

20190925_12h5bai

商品再販のご案内


2019年 9月 25日  21:00 ~


H216

販売価格:2780円
販売数量150台 (※お一人様 3台まで)

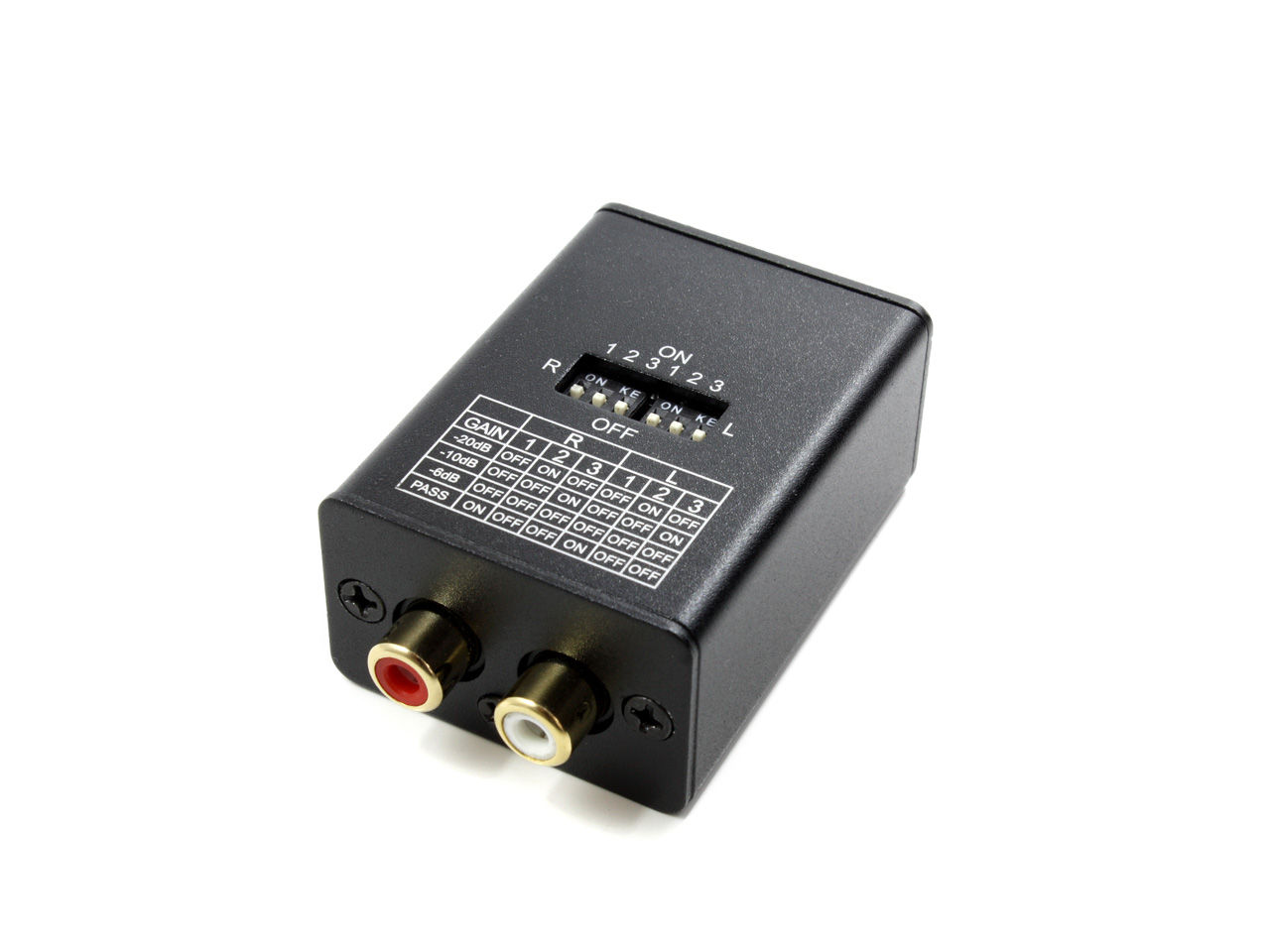

好評販売中のラインレベルアッテネーター『AT-01J』の上位モデルとなる、ゲイン3段階切り替え式 高精度ラインレベルアッテネーター『AT-02J』


単に「AT-01J」をベースにした上位機種ではなく、基本設計から音質を追求して新開発した新基板と、更に高精度となる『±0.1%以下』の高精度金属皮膜抵抗器の採用により、聴感上でご体感頂けるほどの大幅な音質とチャンネルセパレーションの向上を実現しました。


ゲイン3段階切り替え+パススルー機能という使い勝手とサイズ感、更にお求めやすい低価格はそのままに、高額な高精度アッテネーター製品と同等以上の精度と音質を実現しています。


【製品の特徴】
■新設計により極めた高音質
■3段階のゲイン設定に加えパススルー設定も
■説明書不要のシンプル設定
■堅牢で邪魔にならない小型筐体

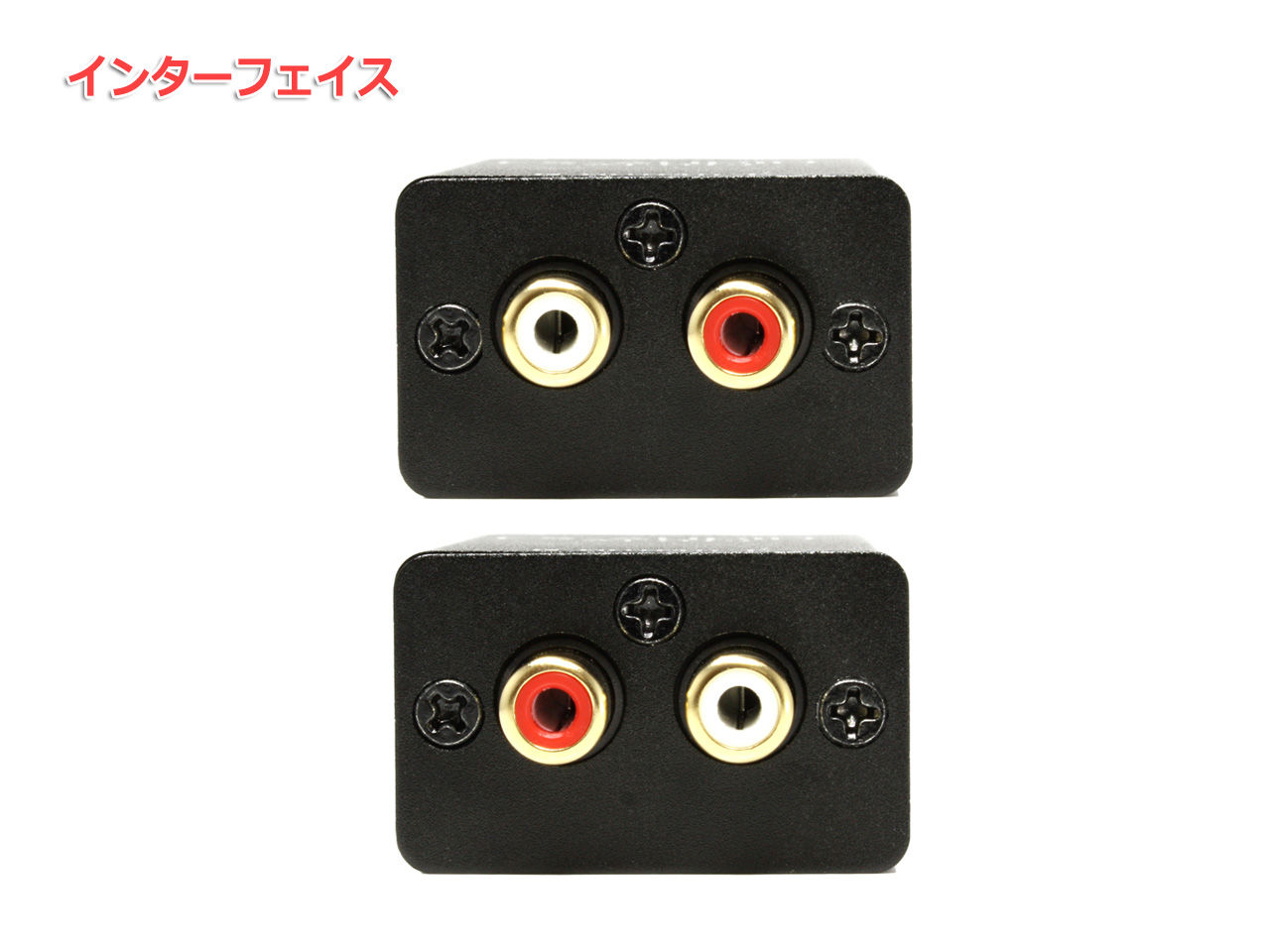

H216_1

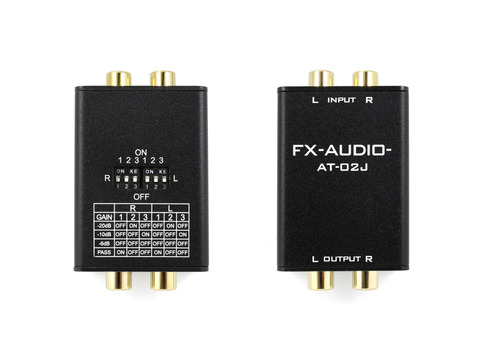

H216_2

H216_3


商品詳細情報はこちらの記事でご確認ください




【関連商品】

M42

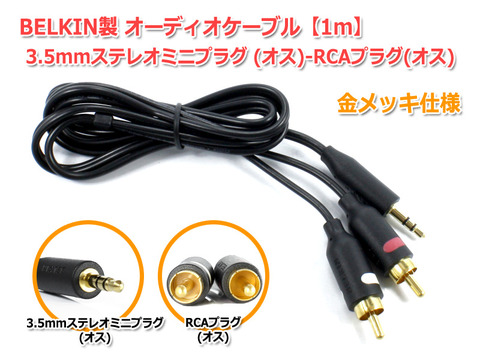

M49


M38






- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
▼▼ お勧め製品推奨キャンペーン 開催中です ▼▼
20190831-sale

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -



- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -




商品再販のご案内「NFJ謹製 エンクロージャー自作キット[MODEL-PLS]」

20190925_12h5bai

20190925_enc

商品再販のご案内



2019年 9月 25日  21:00 ~


高品質 日本製 MDF材採用!
NFJ謹製 エンクロージャー自作キット[MODEL-PLS]
H217

販売価格:980円
販売数量:50セット ※お1人様2セットまで

※販売開始前より、まずはスピーカーユニットをカートに入れてください。
※その他同梱でお求めのオプション部品も、まずカートに入れてご準備をお願いします。

※販売開始時間前に販売ページを表示し、開始時間後にリロードしカートに入れてご注文手続きをお願いいたします。
⇩試供品としてWesternElectricの単線ツイストケーブルをプレゼント!
 ※1台分ですので付属ケーブルと比較していただき、良ければご購入ください

H217_8
商品はこちら




!!!ご注意!!!
※スピーカーユニットは別売りです!別途お求めください!※
>>スピーカーユニット一覧

※当キットは穴あけ加工が必要です!※
>>
サークルカッター
★同時購入の特典として200円OFFクーポンをご利用頂けます!
 サークルカッター 30mm-120mmサイズ 980円が 今なら780円に!!
 クーポンはこちら






【関連商品のご案内】










本日5のつく日ポイントアップデー

stnl_570_130

こんにちは。

本日は9月25日。Yahoo!ショッピングでは恒例の「5 のつく日キャンペーン」が開催中です。

Tポイント1%還元エントリー&PayPay残高またはヤフーカードご利用でPayPayボーナスライト 4%還元合計5%の還元になり ます。

是非このお得な機会にお買い求めください。






- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
▼▼ お勧め製品推奨キャンペーン 開催中です ▼▼
20190831-sale

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -



- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -



新製品販売開始のご案内「FX-AUDIO- FX-D03J+」

下位モデルとなる、「FX-D03J」販売後、多数のユーザー様より
「24bit/192kHzに対応して欲しい」
「対応していたらもっと便利だったのに」
とのご意見にお応えし誕生した上位モデルです!


商品販売開始のご案内


2019年 9月 25日  21:00 ~



販売価格:
3280円

販売数量

 70
 お1人様3台まで


接続だけの簡単操作でUSBハイレゾデーター(24bit/192kHz)を、COAXIAL(同軸ケーブル接続)やOPTICAL(光ケーブル接続)に変換する、USBバスパワー接続D/Dコンバーターです。
デジタルオーディオコントロールICに「D802J++」でも採用実績のある C-Media製「CM6642」を採用する事で、最大24bit/192kHzのハイレゾ音源に対応しました。

光/同軸出力2系統の同時使用も音質の劣化なく可能です。
音源機器は1台でも、まったく別の2台のDACに出力できるので、さまざまなシチュエーションにご使用いただけます。

また、DAC-X6JやDAC-SQ5Jのように入力切替できるDACを複数台のPCで共有し、DACの入力切替機能により切り替えて使うといったことも可能です。

そして更に、USB接続では対応していないけど、光や同軸接続では24bit/192kHzに対応可能なDACに対し、本機を介して光・同軸接続で24bit/192kHzに対応させるといった使い方も可能です!






【製品仕様】

ブランド:FX-AUDIO-
製品型番:FX-D03J+
カラー:ブラック
製品保証期間:お買上げ日より6ヶ月間
デジタル入力:USB TypeB端子 USB1.1/2.0対応、USBAudioClass1.0/2.0対応
デジタル出力:同軸デジタル音声出力(COAXIAL) 光デジタル音声入力(角型)
対応フォーマット:PCM 最大 24bit 192kHz
オーディオコントローラ IC:C-Media製 CM6642
付属品:説明書
サイズ:幅40mm×奥行き81mm×高さ25mm(突起部を除く)
重量:90g
対応OS
USBAudioClass 1.0対応:Windows10/8(8.1)&7/Vista/XP/2000/ MacOSX/9.1以降 ※OS標準ドライバで動作
USBAudioClass 2.0対応:Windows10CreatorsUpdateバージョン1703ビルド15063以降 MacOSX10.6.4以降




新製品のご案内 「FX-AUDIO- FX-D03J+」

単機能ハイレゾリューション対応DDCとして人気沸騰中の
「FX-D03J」に上位モデルとなる『FX-D03J+』が新登場!

「FX-D03J」販売後、多数のユーザー様より
「24bit/192kHzに対応して欲しい」
「対応していたらもっと便利だったのに」
とのご意見にお応えし誕生した上位モデルです!

「D802J++」に採用実績があり、好評を頂いているオーディオインターフェイスIC「CM6642」の採用により、USB接続で最大24bit/192kHzのハイレゾ音源に対応。
使い勝手の良いシンプル構成ながらも、オーディオ製品としての専用設計と高品質パーツの採用は踏襲し、劣化の無いUSB/SPDIF
変換機能を提供いたします。
「FX-D03J」は継続的に併売いたします。


論理アンプ駆動で余裕の光/同軸出力ですから、光/同軸出力2系統の同時使用も音質の劣化なく可能です。
音源機器は1台でも、まったく別の2台のDACに出力できるので、さまざまなシチュエーションにご使用いただけます。

また、DAC-X6JやDAC-SQ5Jのように入力切替できるDACを複数台のPCで共有し、DACの入力切替機能により切り替えて使うといったことも可能です。

そして更に、USB接続では対応していないけど、光や同軸接続では24bit/192kHzに対応可能なDACに対し、本機を介して光・同軸接続で24bit/192kHzに対応させるといった使い方も可能です!



新製品のご案内


FX-AUDIO- FX-D03J+ USBバスパワー駆動DDC
USB to OPTICAL COAXIAL
H215




接続だけの簡単操作でUSBハイレゾデーター(24bit/192kHz)を、COAXIAL(同軸ケーブル接続)やOPTICAL(光ケーブル接続)に変換する、USBバスパワー接続D/Dコンバーターです。
デジタルオーディオコントロールICに「D802J++」でも採用実績のある C-Media製「CM6642」を採用する事で、
最大24bit/192kHzのハイレゾ音源に対応しました。

COAXIAL(同軸ケーブル接続)とOPTICAL(光ケーブル接続)の2系統のSPDIF出力を備え、小型で場所を選ばないので、ノートパソコンやタブレット等のデジタルオーディオ出力のない機器へのデジタル出力端子増設目的に便利にお使いいただけるほか、光接続により「パソコンとDACのグランドを切り離して、PCからのノイズをシャットアウトしたい!」という少しマニアックなアイソレーションとしての活用方法にもお使いいただけます。
コネクター変換から音質改善用途まで幅広い目的にお使いいただける逸品となっております。


【製品の特徴】
CM6642搭載 ハイレゾ24bit/192kHz対応
USB AUDIO CLASS 2.0に対応した、C-Media社のUSBオーディオコントローラーIC「CM6642」を採用、USB接続で最大24bit/192KHzのハイレゾ音源のデジタル出力に対応します。

■オーディオ用コンデンサと低ノイズレギュレーターを採用
USB給電でありながら、安定に必要十分なオーディオ用コンデンサを惜しげもなく投入。
なぜデジタル回路にオーディオ用?と思われるかもしれませんが、オーディオ用コンデンサは構造的に振動に強いのが特徴で、ハンドリングの良い本機の使用環境を考えれば対振動性能の高いオーディオ用の採用は必然です。
低ノイズのシリーズレギュレーターを採用し、グランドの安定を保つことによりジッタ―の低減を実現しています。

■出力2系統それぞれを論理アンプで最適化!
オーディオコントローラーICの出力負荷を下げて良好な出力特性を保つため、中高価格帯のDDCと同じくロジックICによる増幅を行い、光/同軸それぞれのデジタル出力端子に最適化したシグナルレベルを生成して伝送品質の向上を達成しています。
同軸側のパルストランスには信頼のPulse Electronics社製を採用!電気的な分離で安定をお約束します。
また、デジタル出力端子に適したシグナルを生成するロジックICには、立ち上がり下がり特性の良いNXP社の74HC04Dを採用しました。

■金メッキ同軸デジタル用RCA端子とシャッター付き光デジタル端子を採用
光出力端子は24bit/192kHzに対応した高品位部品を採用。
ご使用いただくシチュエーションを考え、保護キャップの紛失を防ぎ埃やごみをシャットアウト可能なシャッター付きとしています。
同軸デジタル端子は高品位な金メッキタイプで酸化や汚れに対抗します。


H215_3

H215_2

H215_5

H215_4



【製品仕様】
ブランド:FX-AUDIO-
製品型番:FX-D03J+
カラー:ブラック
製品保証期間:お買上げ日より6ヶ月間
デジタル入力:USB TypeB端子 USB1.1/2.0対応、USBAudioClass1.0/2.0対応
デジタル出力:同軸デジタル音声出力(COAXIAL) 光デジタル音声入力(角型)
対応フォーマット:PCM 最大 24bit 192kHz
オーディオコントローラ IC:C-Media製 CM6642
付属品:説明書
サイズ:幅40mm×奥行き81mm×高さ25mm(突起部を除く)
重量:90g
対応OS
USBAudioClass 1.0対応:Windows10/8(8.1)&7/Vista/XP/2000/ MacOSX/9.1以降 ※OS標準ドライバで動作
USBAudioClass 2.0対応:Windows10CreatorsUpdateバージョン1703ビルド15063以降 MacOSX10.6.4以降



22日は「ゾロ目の日 クーポン争奪戦」開催中

main_visual_pc

こんにちは。
22日はYahoo!ショッピング恒例のゾロ目の日
会員様ランクに応じて様々なクーポンが公式発行されています。


プラチナ、ゴールド、シルバーランク会員様限定
1980円以上50000円以下のご注文で使える5%OFFクーポン
2019年9月22日(日)0:00~23:59
WGPWTGEHssG7dVzGjzbK



ダイヤモンドランク会員様限定
1980円以上80000円以下のご注文で使える5%OFFクーポン
2019年9月22日(日)0:00~23:59
N7Ce8wrfbcbau5fJkZM9



上記クーポン以外にも本日12時および15配布のクーポンなどが予定されています。詳しくはこちらからご確認いただけます。


是非このお得な機会にお買い求めください!!


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
▼▼ お勧め製品推奨キャンペーン 開催中です ▼▼
20190831-sale

- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -


- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -






新製品販売開始のご案内「NFJ謹製エンクロージャー自作キット[MODEL-PLS] 」

20190921_enc

まず初めに、声を大にして申し上げます!

※販売開始30分ほど前より、まずはスピーカーユニットをカートに入れてください。
※その他同梱でお求めのオプション部品も、まずカートに入れてご準備をお願いします。

※販売開始時間前に販売ページを表示し、時間と同時にリロード、即座にカートに入れてご注文手続きをお願いいたします。


数量は十分にございますが、一度の販売数に限界がございますので一定数量を段階的に販売せざるを得ない状況につき、即完売となった際は何卒ご容赦頂きますようお願いいたします。


新製品販売開始のご案内


2019年 9月 22日  21:00 ~


高品質 日本製 MDF材採用!
NFJ謹製 エンクロージャー自作キット[MODEL-PLS]
H217


販売価格:980円
販売数量:100セット ※お1人様2セットまで


!!!ご注意!!!
※スピーカーユニットは別売りです!別途お求めください!※
>>スピーカーユニット一覧

※当キットは穴あけ加工が必要です!※
>>
サークルカッター
★同時購入の特典として200円OFFクーポンをご利用頂けます!
 サークルカッター 30mm-120mmサイズ 980円が 今なら780円に!!
 クーポンはこちら




そして更に特典!!!
H217_8
※試供品は20cm1本です。 商品はこちら



【関連商品のご案内】










新製品のご案内「NFJ謹製エンクロージャー自作キット[MODEL-PLS] 」

あのエンクロージャーキットが帰ってきた!!
以前、好評のうちにユニットと共に終売となった「ALTEC 2.5"ユニット対応 NFJ謹製エンクロージャーキット」がパワーアップし、対応ユニットをPeerlessブランドのフルレンジユニット「PLS-P830985」に替え最適化。
ハイグレードでコンパクトなイカしたスピーカーが製作可能なエンクロージャー自作キットとなりました!
その名も[MODEL-PLS]

前回のコンセプトは「お手軽価格でそこそこ良い音!のスピーカーを作って楽しめる」というものでしたが、今回は次元が違います!
なんせあの「B○O」も採用する高品質ユニットに最適化して再設計を行ったエンクロージャーですので、「お手軽価格で本気と書いて(マジ)のやつ」となっております。
横に大きめのスピーカーが置いてあったとしたらそっちが鳴ってるのかな?と錯覚するほどの羊の皮を被ったオオカミ的な素敵な小型スピーカーが出来上がります。

デスクトップに置けるサイズの最低限コンパクトな設計でこの音が出せるスピーカーは市販のスピーカーではなかなか無いでしょう。※あったとしても相当なお値段になるかと思います。
是非皆様!このキットをきっかけにスピーカーの自作にLet's try!



新製品のご案内


高品質 日本製 MDF材採用!
NFJ謹製 エンクロージャー自作キット[MODEL-PLS]
H217




当キットは「PLS-P830985」ユニットをベースに設計されたエンクロージャーキットです。
※スピーカーユニットは別売りです!別途お求めください!※
>>スピーカーユニット一覧

※当キットは穴あけ加工が必要です!※
>>
サークルカッター

お好みのスピーカーユニットと、ある程度の工具をご用意いただき組み立てれば、完成サイズ「W104×D140×H122mm」のコンパクトなスピーカーがペアで完成します!
今回のキットは弊社で一番人気のフルレンジユニット「Peerless PLS-P830985」を標準ユニットとして設計しております。

【当キット販売に至るまでの経緯】
Peerless PLS-P830985」スピーカーユニットが入荷して間もない頃、このユニットの評価用に試作したエンクロージャーに組み付けたところ、これがコンパクトかつ非常に良く出来ていた為、ユニットの評価が終わった後もそのままあらゆる新製品の音質評価用として大活躍、いつの間にか社内での試聴用スピーカーのデファクトスタンダードとなっていました。
音質と使い勝手については従業員一同大絶賛、更には外部関係各所の方々にも非常に評価をいただいた為、キットにしてお客様にも是非ご体感いただこうという事で、この「PLS-P830985用エンクロージャーキット」の企画がスタートしたのです。
最初は中国製の部材でコストを抑えようという試みで様々な材料を試していたのですが、前回のキットで日本製MDFの品質を体感していた者としては品質面でどうしても納得の行く部材が見つからず、前回同様日本製MDFの採用に至りました。
そして、日本製MDFに素材が決定したもののバッフルとバスレフポートの穴あけ作業で問題が発生!
実は前回のキットでは穴あけ加工に大変な労力とコストがかかっており、穴あけ作業を依頼していた会社でも「もう懲り懲り」とお手上げされてしまっていたのでした。
そのため、穴あけ加工について他の案を探すもコスト面で折り合いが合う案が出ず、頓挫してしまったのです。。。
その後月日が経ち、工具類のラインナップ強化の折に「サークルカッター」の取り扱いを開始。
お客様ご自身で穴あけ加工をして頂ける環境が整った事で一気にプロジェクトが進行し、長年の歳月をかけて今回のリリースに至ったという訳です。
部材内容も見直し、圧縮できたコストはそのまま販売価格に反映し、前回販売時よりお求めやすい価格を実現しました!

組み立てし完成すれば、「市販品でこのサイズでここまで高音質なスピーカー製品は無い」と言っても過言ではない、至高のコンパクトスピーカーが完成します!

こちらのキットはあくまでもスピーカーユニットの販売促進のためのベースアイテムという位置付けとして今回も採算度外視赤字価格で販売スタートします!
現在の価格ははっきり言って赤字』ですので、採算についてはお客様のご意見を参考にしながら今後追い追い考えて参ります。
そんな状態ですので、ぜひスピーカーや関連アイテムを是非ご一緒に購入して頂けますと助かります。

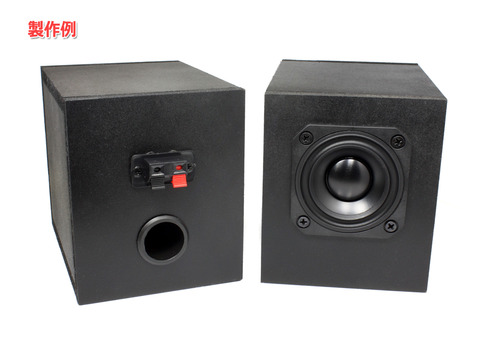

H217_6

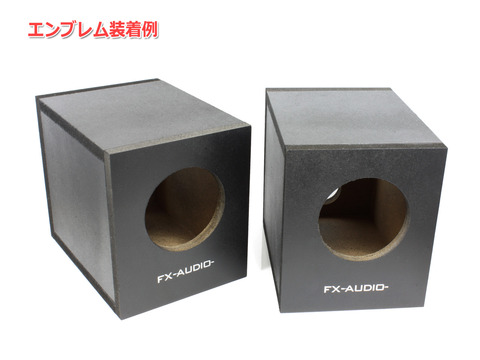

H217_4

【製品の特徴】

・日本製紙木材社取扱いの9mm厚MDF材(NEOボード SLU4-9)を採用!
輸入品のMDF(特に安物)は密度が低くスカスカで、エンクロージャーの部材としては不向きでしたので、実績のある安心の日本製MDF材を採用しました!
NEOボード SLU4-9 ※JIS A 5905 規格
厚さ:9±0.3mm 密度:0.65g/cm3

・日本の職人の手によるカット!
板材の国内仕入れにはじまり、日本の木材工場にて原板のカットを行っております。
日本でのカット加工ですのでカットの精度も非常に高精度となっております。
※極わずかなカット誤差はございます。加工前提の部材ですので予めご了承ください。

・穴あけ加工に便利なガイドシート付き
設計図の代わりに、穴あけ加工の位置決めに便利な実寸大ガイドシートを付属!
切り取ってMDF材に当て、穴あけのセンター出しやエンブレムの貼り付け位置までサポート!
別売のターミナル利用時の穴位置まで記載の親切設計です。

・密閉 or バスレフはお客様次第!
お勧めの標準設計はリアバスレフポート仕様!
しかし、穴あけはお客様ご自身で行っていただくため、密閉型にもフロントバスレフにもお客様のお好みで加工して頂けます。
フルレンジユニット単体では不足しがちな低域の改善を図るため、標準設計はリアバスレフポート仕様としておりバスレフによる低音増強が非常に効いています。

・最低限必要な物を全てセットに!
スピーカーユニット以外に必要となる部品は吸音材や仕上げ用のサンドペーパー・取り付けネジ・配線材など細かい部材までセットした、初心者にも比較的優しい組み立てキットです。
スピーカーユニットはお好みでお選びいただけるよう別売りになっております。
お勧めの標準ユニットは「Peerless PLS-P830985」ですが、お好みでそれ以外のユニットでもお使い頂けます。
2-3インチ未満 フルレンジスピーカーユニット

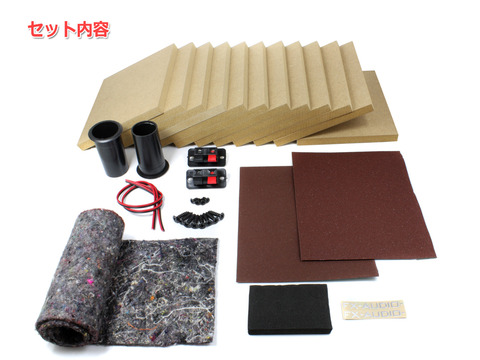

H217_1

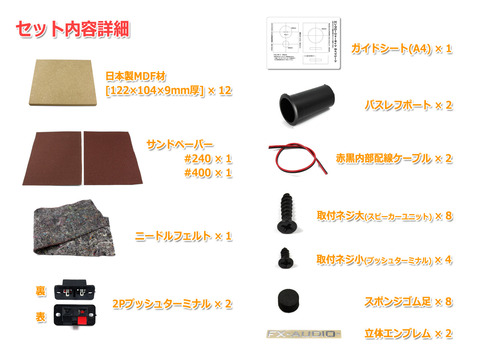

【キット内容】

エンクロージャーキット ガイドシート ×1枚
板材:122mm×104mm×9mm厚 MDF材(日本製) ×12枚
バスレフポート:Φ26mm×48mm ×2本
端子:2Pプッシュターミナル ×2個
内部配線:赤黒配線 ×2本
吸音材:ニードルフェルト ×1枚(半分にカットして使用)
ユニット用取付ネジ:ネジ(大) ×8本 (※)
ターミナル取付ネジ:ネジ(小) ×4本 (※)
インシュレーター:スポンジゴム足 ×8個
エンブレム:FX-AUDIO-立体エンブレム(シールタイプ) ×2枚
その他:仕上げ用サンドペーパー#240 ×1枚
     仕上げ用サンドペーパー#400 ×1枚

(※)ネジは基本セット用です。
PLS-P830985以外のスピーカーユニットや別売のターミナルを取り付ける場合はサイズや数量にご注意いただき、合わない・足りない分は別途ご用意ください。

H217_2

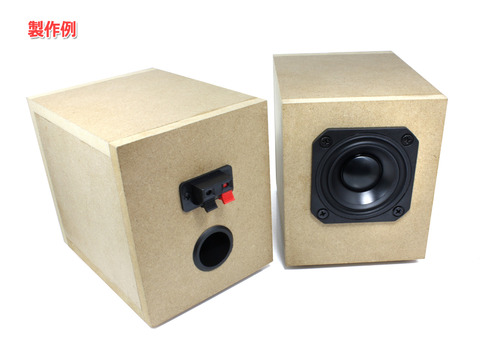

H217_3


【お勧め標準設計】

形式:リアバスレフ型
完成サイズ:W104mm×H122mm×D140mm
スピーカーユニット:Peerless PLS-P830985

◆別売オプションお勧めパーツ
配線用端子:ファストン端子
ターミナル:埋込型スピーカーターミナル『各種』バナナプラグ対応クリアグリップ
内部配線:WesternElectric 銅単線ツイスト ビンテージケーブル
吸音材(追加):カット済み ニードルフェルト
インシュレーター:ゴム足4個セット樹脂製 鋲足8個セット
予備部材:122mm×104mm×9mm厚 日本製MDF材 2枚セット(穴あけの失敗などのための予備に)


【必要部材・工具】

必ず必要なもの
スピーカーユニット(2個)
・木工用ボンド(接着に使用。コニシの木工ボンド、タイトボンド等)
サークルカッター(バッフル・バスレフポートの開口に使用)又はホールソーと取付可能な電動ドリル等
・ドリル刃(Φ6mm)
・プラスドライバー(ユニット、ターミナルのネジ固定に使用)
・ハンダ、はんだごて(配線材のはんだ付けに使用)

あると便利な物
ファストン端子・圧着工具
・カッターナイフ(穴あけ加工後のバリ取り等に使用)
クランプ、旗金(しっかりと圧着できます)
・キリ、ピンバイス(ネジの下穴加工に)
・マスキングテープ(余分なボンドからのMDFの保護やユニット保護、塗装の保護に)
・棒やすり(面取り作業が楽に行えます。削りすぎ注意!)
・オービタルサンダー(研磨加工が楽です。削りすぎ注意!)
122mm×104mm×9mm厚 日本製MDF材 2枚セット(穴あけの失敗などのための予備に)


【組立方法】

※はじめにご注意※
塗装する場合はユニット・バスレフポート・スピーカーターミナル以外の組み立てを行ってから塗装しますので下記記載の順序と異なります。
また、塗装前提で製作される際は背面の開口が大きくできる別売の埋込型ターミナルをお勧めしております。

1.上下面・側面の板を接着
底面となる板を長辺をサイドに短辺を前後になるように置き、その上に横板の長辺が底面のサイドと揃うように両端上部に立てて置き、その上に天面となる板を乗せた形になるように組みます。
たっぷりボンドを塗って箱を組み、クランプ等で圧着します。
point!
・接着前に側板のサイズをあわせておくと比較的綺麗に組み上げやすいです。
・MDFはボンドや水分を非常に良く吸いますので、最初は付けすぎかも?と思うくらいしっかり塗っておくことをお勧めします。
・クランプや旗金でしっかり圧着してください。
・はみ出したボンドは固く絞った布で拭き取ってください。

2.穴あけ作業
ボンドを乾かしている間に穴あけ作業をしましょう!
ユニット、バスレフポート、プッシュターミナルを設置する部分に穴を開けます。
お勧めの標準設計で製作する場合は付属のガイドシートで穴位置を合わせると便利です。
丸穴はサークルカッター(別売)を使うと便利です。

3.本体の平面出し
1.の工程でしっかり乾燥させ接着が完了したら、付属のサンドペーパーで接着面が平面になるように仕上げます。
point!
・綺麗に平面に仕上げるのには少し時間が掛かりますが、その分密閉度が上がります。
・オービタルサンダーなどをお持ちの方はこちらの作業が短時間で加工が可能です。

4.ユニットの取り付け
内部配線の芯線出しとユニットへのはんだ付けを行い、その後付属のネジでバッフル面にユニットを固定します。

5.バスレフポートの取付
付属のバスレフポートを挿入し、しっかりとボンドを入れて固めます。
弊社取扱のサークルカッターは開口最小径が30mmとなっており、付属バスレフポートのサイズより大きくなりますが、バスレフポート側にビニールテープを何重か巻く事でセンターに簡単に固定が可能です。

6.吸音材の装着
付属のニードルフェルトを半分にカットし、1.で組み立てた内部にボンド等で装着します。
このときに、内部配線をターミナル用の穴から引っ張り出しておきます。
point!
・付属の材料だけで製作する場合は天面の後部から底面にかけて垂れ下がるように付けます。
・吸音材は素材や厚さ、貼る面積で音が変わります。お好みに応じて色々とお試しください。
リファレンスとなった試作機では、片側につき2枚、左右で4枚のニードルフェルトで天面・底面・側面と背面に装着しており、可能であればこちらがお勧めです。
カット済み ニードルフェルト 100mm×300mm×5mm

7.バッフル・裏板の接着の接着
たっぷりボンドを塗って3.で組み立てた本体にバッフルと裏板を貼り、クランプ等で圧着します。

8.スピーカーターミナルの取付
スピーカー内部配線をターミナルにハンダ付け(※極性注意)し、付属のネジでターミナルを固定します。※締めすぎ注意!樹脂が割れます。
point!
・別売のバナナプラグ対応埋込型ターミナルを使用する場合は、事前にターミナル部の裏ネジをしっかりと締めて置いてください。緩むとビビり音などの原因になります。

9.仕上げ
お好みで最後にスポンジ足やエンブレムをお好みで貼り、完成です!


【注意事項】

・スピーカーユニットは別売です。セット内容にスピーカーユニットは含まれていませんのでご注意ください。
・当製品は自作キットのため、部材の加工及び組立作業が必要となります。
・組立作業には接着剤やハンダ等の消耗部材、ハンダゴテ・ドリル等工具のご準備が別途必要となります。
・組み立てキットのため基本的に保証はございません。
・商品到着時、組立て前の状態で不具合があった場合は交換対応いたします。
・MDFを塗装をする場合は下地剤の塗布が必須です。直接塗装はムラになりやすいのでご注意ください。
・MDF材には素材由来の色むらや多少の汚れ、原板のマーク(厚み部分にマジック)、加工時のバリや切削痕などがある場合がございます。
※検品にて程度の悪いものは排除しておりますが、加工前提の部材ですので予めご了承ください。
 気になる場合は裏表を考慮してお使いください。


お求めはこちら!!

【楽天市場店】3,980円(税込)以上購入で送料無料!試験運用のご案内

いつもブログをご覧頂き、有難うございます!
さて、この度弊社では楽天市場店のみで
『3,980円(税込)以上の購入で全国一律送料無料』
とする施策を試験的に実施致します。

コストパフォーマンスを重視してきた弊社では、これまでにコストと品質を極限まで突き詰めて仕入れ原価を極端に抑え、その分販売価格も限界価格に設定することでご好評を頂いて参りました。
その為、Yahoo!・Amazon等の各モールで発生する手数料の差でも統一価格での販売が難しく、モールにより価格や送料体系を調整しております。

その折、楽天市場が全店統一で3980円送料無料ラインの導入を強制するとの発表がありました。
施行が始まると弊社も「3,980円以上の購入で全国一律送料無料」とせざるを得なくなり、
このままの価格維持の状態でシミュレーションしますと、送料赤字により運営が行き詰まってしまう状況となることが判明しました。
そこで、商品の価格改定を行い販売価格に応じて送料無料となる部分での一部負担金額を上乗せする事でバランスを取る方法を検討いたしました。

全社的に送料価格が値上げの一途を辿っている今、送料平均額を割り付けしてしまうと、とんでもない値上げとなってしまい弊社の強みである『コスパ重視の限界価格』が打ち出せなくなってしまいますので送料負担分での弊社の持ち出しは避けられないところです。

正直なところ、弊社にとっては非常に"痛手"となる施策ですが・・・
お客様にとっては「税込3980円以上のご注文で全国どこでも送料を気にすることなくお買い物ができる」という非常に大きなメリットがございます。
是非お得なこの機会に楽天市場店をご利用ください!

※今回は強制施行本番前の試験的な導入という事で、一旦今月末までを目処に設定しますが、その後は結果を踏まえて調整する可能性がございますので予めご了承ください。


>>楽天市場店を見る
imgrc0111041047

※上述のとおり運営モールにより価格設定が異なります。ご了承ください。




記事検索
ギャラリー
  • 最大10%還元!今日は「5のつく日」ポイントアップデー♪
  • 最大10%還元!今日は「5のつく日」ポイントアップデー♪
  • 最大10%還元!今日は「5のつく日」ポイントアップデー♪
  • 最大10%還元!今日は「5のつく日」ポイントアップデー♪
  • 本日はヤフーショッピング恒例の「ゾロ目の日」
  • 本日はヤフーショッピング恒例の「ゾロ目の日」
  • 本日はヤフーショッピング恒例の「ゾロ目の日」
  • 本日はヤフーショッピング恒例の「ゾロ目の日」
  • 本日はヤフーショッピング恒例の「ゾロ目の日」
アーカイブ
RSS
読者登録
LINE読者登録QRコード
楽天市場
  • ライブドアブログ
