★原点回帰第二弾★
フィードバック送信必須 DIY向けカスタムベースアンプ
FX-AUDIO- FX152J-CB を発売いたします！
フィードバック必須 改造前提のカスタムベースモデル！
今回初の試みとして、カスタムベースモデルの販売を行います。
新商品販売開始のご案内
2017年 12月 17日 21：00 ～
販売価格： 2480円
※お一人様1台まで
2017年12月
★原点回帰第二弾★
フィードバック送信必須 DIY向けカスタムベースアンプ
FX-AUDIO- FX152J-CB を発売いたします！
フィードバック必須 改造前提のカスタムベースモデル！
今回初の試みとして、カスタムベースモデルの販売を行います。
デジタルアンプ自作キットでは回路やギミックのこだわりと共にカスタム性の良さに大変ご好評をいただいておりましたが、今回その自作キットで様々なノウハウを蓄積している、YAMAHA製のデジタルアンプIC「YDA138」を採用したアンプ完成品を
その名の通り、改造を前提とした「カスタムベース」モデルとして試験的に発売いたします。
車に例えるとレースベース車と言いましょうか、カスタムを前提としているため基本的にはシンプルな構成としておりますが、メイン基板及び回路にはこれまで培ってきたノウハウによる様々なギミックや拡張パターンを配置しており、部品の交換や追加をして”お客様だけ”のオリジナルカスタムアンプに仕上げて楽しんでいただくというコンセプトのものです。
シンプルな構成としているとはいえ、音質に関してはある程度チューニングを施しており、そのままでもお楽しみいただけるアンプではありますが、ここからどのように進化できるのかについてはお客様の腕次第でございます。
初回生産分はお客様からのご意見・ご感想をいただくための試作モデルとして販売いたします。
正直なところ、商品の生産コストからすると採算を考慮した価格となっていません。
輸送コストなどを含めた正確な価格はまだ出ていませんが、おそらくは一部弊社が負担している形になると思います。
その代わりといってはなんですが、ご購入者様は後日商品をお使いいただいた感想やご意見を専用のフォームより送信していただくことを購入の必須条件とさせていただきます。
このため、ノーマルとの比較用を含めたお1人様2台限りとし、改造の基本知識があり、はんだ付けなどにより部品の取り付け取り外しができる技術がある方のみご購入できるものとさせていただきます。
改造前提のため、いかすもころすもお客様次第です。
未改造状態に限り商品購入後1週間の初期不良対応とさせていただきますが、それ以外は一切の保証・サポート無しとさせていただきます。
こういった性格の製品の為、ご理解いただける方のみご購入をご検討ください。
今後より良い製品をNFJユーザーの皆様と共に開発していきたいと思いますので、ご協力頂けますと幸いです。

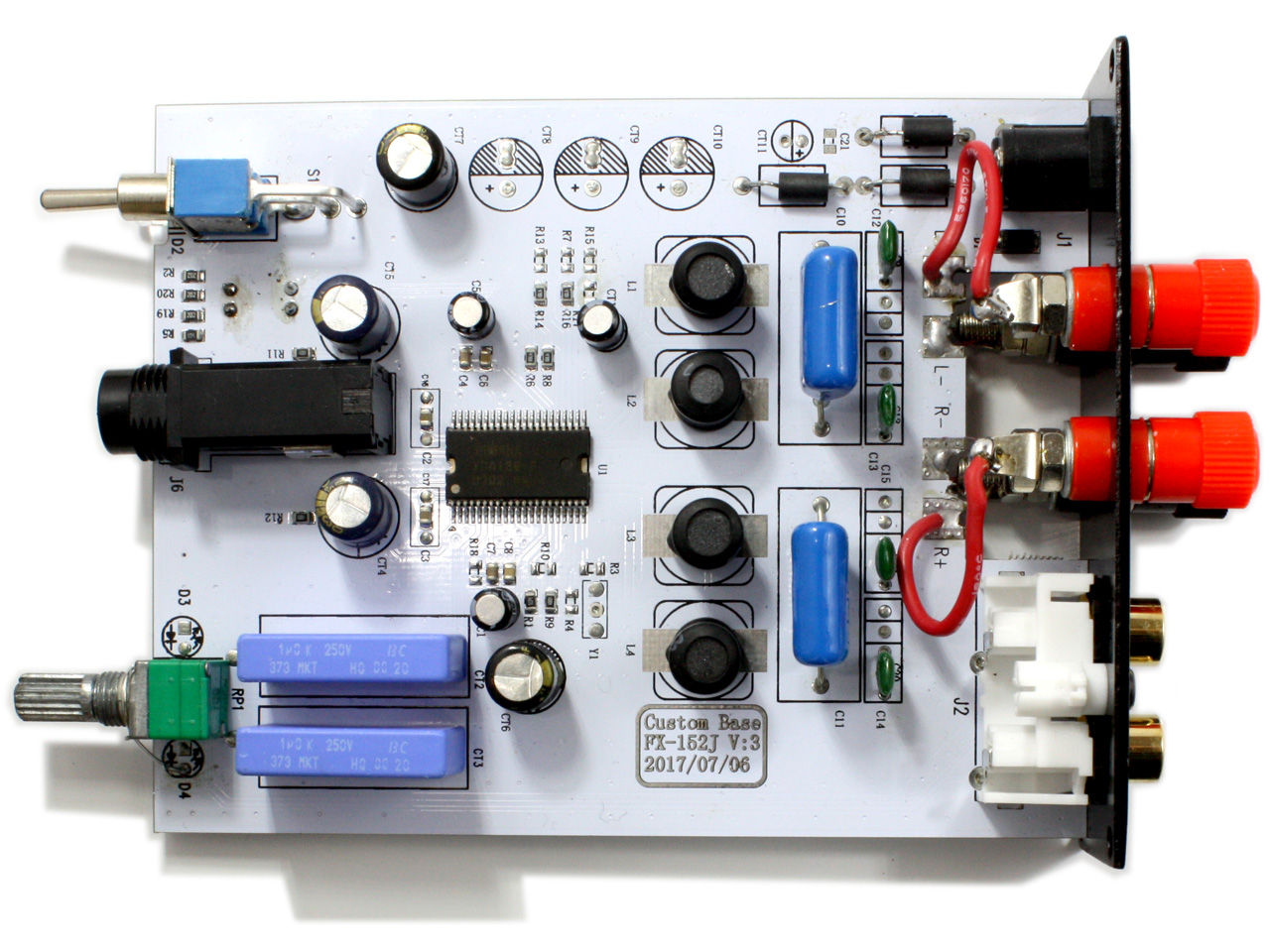

【基板パターンについてのポイント解説】
◆電源部◆
[FB1・FB2]フェライトビーズインダクタ2個によるコモンモードチョーク回路
初期装備：フェライトビーズインダクタ×2
対応パーツ：
[FB3]フェライトビーズインダクタによるノーマルモードチョーク回路
初期装備：フェライトビーズインダクタ×1
対応パーツ：
[C21]積セラ用CMDパターン 高周波ノイズ除去用
インダクタを置く場合Q値が上がってしまって部品が発信しやすくなるため、パスコンによる対策用のパターンを配置
[CT11]電解コンデンサ用パターン
上記同様の対策のためのパターン
[CT10-CT7]電源平滑デカップリングコンデンサアレイ構成用パターン
パターン：3mmピッチと5㎜ピッチに対応
◆ヘッドフォン出力部◆
[CT4-CT5]出力カップリングコンデンサ
初期装備：Panasonic FCシリーズ6.3V/470μF
◆IC周り◆
[C2-C3]内部のアナログ前段増幅回路用バイアス電源のデカップリングコンデンサ
[Y1]外部クロックオシレーター(水晶発振器)用パターン
[CT2-CT3]入力カップリングコンデンサ
初期装備：ベルギー製BCコンポーネンツ250V/1μF
パターン：5-7.5-10-12.5-15-17.5-20-22.5mmピッチに対応
対応パーツ：
◆出力フィルター◆
[L1-L4]インダクター
初期装備：汎用パワーインダクター22uH
パターン：SMDインダクタ対応パターン
対応パーツ：
※ピッチ相違・大きさ注意！要工夫
[C10-C11]コンデンサ
初期装備：MYLAR Electronics製メタライズドポリプロピレンフィルムコンデンサ PMH 250V/0.33μF 5%
パターン：10-20-22.5mmピッチに対応
こちらのパーツは非常に良いものなのでそのまま活かすのもアリです！
対応パーツ：
[C12-C15]
※[C9・C18-C20]はSMDコンデンサ用パターン
対応パーツ：
◆その他
[D3・D4]ボリューム裏LED照明用パターン
[スピーカーターミナル]交換しやすいように組み付けしています。
お好みでお好きなターミナルに変更してください。
【注意事項】
※初期不良1週間のみ(未改造に限る)※
・改造ベースモデルではございますが改造については自己責任となり、いかなる場合においても保証対応いたしかねますので、予めご理解ご了承のうえお求めください。
・基本的に空きパターンのスルーホールは製造工程上の都合によりはんだで埋まった状態となっております。適宜吸い取り線や、吸い取り器で処理してください。
・本製品は電源別売です。ご使用いただくにあたり、別途ACアダプターが必要となります。 ※推奨電源はこちら
【製品仕様】
カラー：ブラック/シルバー
製品保証期間：初期不良1週間のみ(未改造に限る)
最大出力：15W+15W / 対応スピーカー：4Ω～16Ω
出力端子：2chステレオスピーカー出力 (バナナプラグ対応スピーカーターミナル)/ヘッドフォン出力 6.3mm標準プラグ対応TRSフォーンジャック
入力端子：ステレオRCA端子
デジタルアンプIC：YAMAHA製 YDA138
機能：ヘッドフォンアンプ機能(スピーカー出力と排他利用)/ゲイン設定(4段階)裏面DIPスイッチ
電源：DC12V 電源容量2A以上(4A以上推奨) ※電源別売
電源コネクター：DCジャック 外径5.5mm×内径2.1mm（センタープラス仕様）
付属品：なし
サイズ：高さ33mm×幅98mm×奥行き123mm(突起部を除く)
本体重量：315g
こんにちは。
本日から開催中のYahoo!プレミアム会員限定
「すごい！お買い物リレーキャンペーン」のご案内です。
2017年12月16日(土)00:00～2017年12月22日(金)23:59
買えば買うほどポイントアップ！
8ストア以上でお買い物ならポイント最大16倍!!
Yahoo!プレミアム会員様は是非このお得な機会にお買い求めください★
こんにちは。
今日は５のつく日のポイントアップデーです。
エントリー＋アプリでの購入で ポイント５倍となります。
是非このお得な機会にお買い求めください！！
|
大変長らくお待たせいたしました！！
先日の「FX-02J+」のフィードバックキャンペーンのリベンジにて当選者様が確定いたしましたので発表いたします。
多数ご応募いただきありがとうございました！
「セブン＆アイ 共通商品券 1,000円分」１0名様
東京都 S.A 様
神奈川県 A.M 様
千葉県 H.H 様
東京都 T.T 様
東京都 R.E 様
岐阜県 K.T 様
茨城県 Y.W 様
千葉県 T.K 様
和歌山県 Y.O 様
東京都 M.A 様
当選の方々には追って当選品の発送いたします。
当選品の到着まで今しばらくお待ちください。
皆様のご応募とフィードバックのご協力、誠にありがとうございました！ なお多数ご応募いただいております為、発表の都道府県とイニシャルは当選していない方と重複してしまう可能性がございますが、ご了承のほどよろしくお願いいたします。
|
こんにちは。
只今開催中の、Yahoo!プレミアム会員限定
「年末プレミアム会員セール」のご案内です。
2017/12/6(水)12:00～2017/12/22(金)23:59
更に！Yahoo!プレミアム会員限定
「お買い物リレーキャンペーン」も開催中です！
2017年12月6日(水)12:00～2017年12月14日(木)23:59
買えば買うほどポイントアップ！
10ストア以上でお買い物ならポイント最大10倍！
こんにちは。
今日は５のつく日のポイントアップデーです。
エントリー＋アプリでの購入で ポイント５倍となります。
是非このお得な機会にお買い求めください！！
|
↓↓↓
|
|
更に！Yahoo主催、
「アプリで買うと！ポイント毎日2倍キャンペーン」もスタートします！
2017年12月6日(水)0:00～2018年1月5日(金)23:59
|
大変お待たせいたしました！

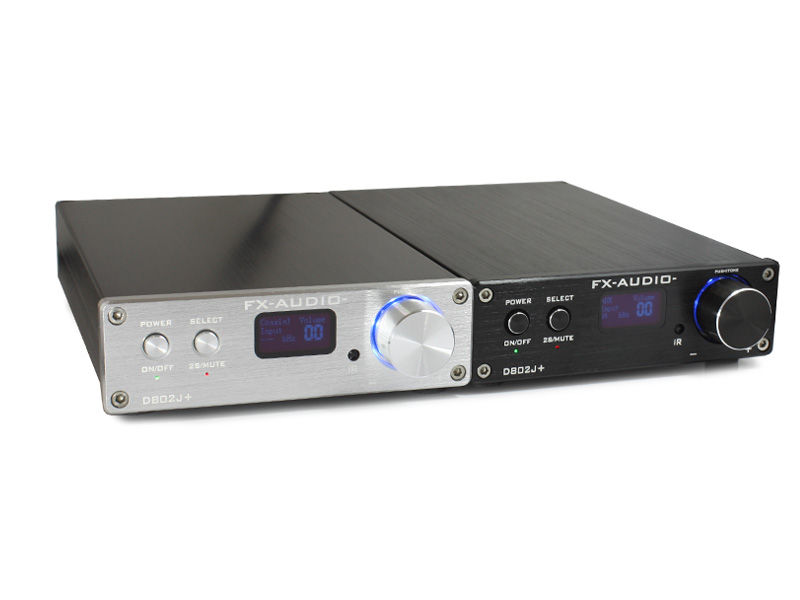

皆様ご待望のアナログRCA入力に対応したD802J+を
リリースいたします！！
新商品のご案内
FX-AUDIO- フルデジタルアンプのフラッグシップモデル
D802Jに待望のアナログRCA入力端子を追加し、更にリモコンもデザインと操作性を高めてリニューアルを果たしました！
コンパクトながらアナログ1系統入力+デジタル3系統の多彩な入力に対応し、液晶表示搭載、リモコン操作も可能な多機能かつ高音質なフルデジタルアンプのフラッグシップモデルです。
今回のバージョンアップはフルデジタルアンプにアナログ入力を装備するという事で、「フルデジタル」という本来のコンセプトからは少しはずれることにはなりますが、たくさんのお客様からのアツいご要望に応えするべく実現したものです。
フルデジタルアンプですので、アナログ入力に対応するには、一度デジタル信号に変換する必要がございますが、ただ単に簡易的に低単価で品質のあまり良くないA/DコンバーターICを搭載して「アナログ入力はオマケ程度」というものではなく、フラッグシップモデルとしてふさわしい音質にするべく、音質に定評のある高音質ADCを採用し、アナログ入力も十分な高音質でお楽しみいただけるようになっております。
【前モデルからのアップデート内容】
・アナログRCA入力端子を装備
フルデジタルアンプですので、アナログ入力を備えるにはアナログ信号をデジタル信号に変換を行なうA/DコンバーターIC(ADC)が必要となり、アナログ入力の品質はADCによって決まると言っても過言ではありません。
今回、オマケ的にアナログ入力機能を追加したのではなく、オーディオとして高品質かつ高音質な設計で定評のあるWolfsonブランドの「WM8782S」を採用しました。
また、アナログ入力に対しての入力カップリングコンデンサについてもWIMA製のオーディオ用コンデンサを採用し、高音質化を図っています。

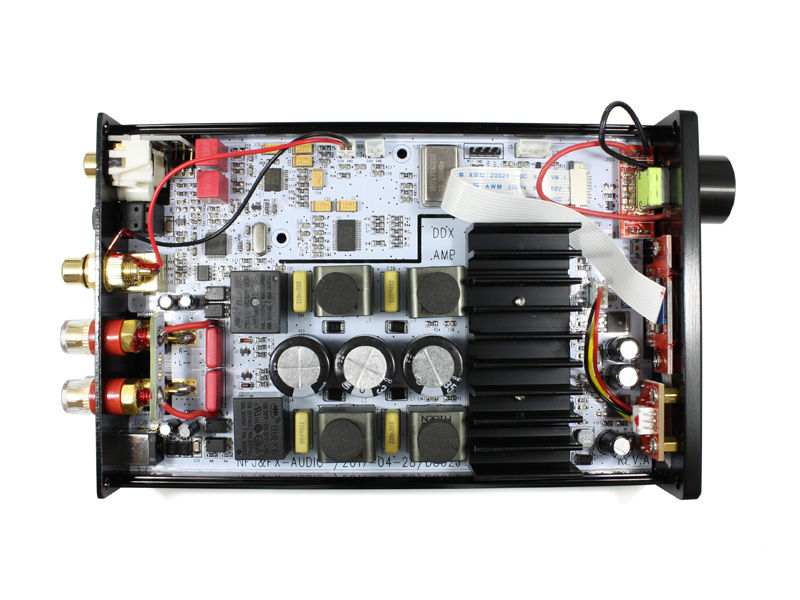

・内部部品の変更
デジタルアンプ出力フィルター部のコンデンサをポリプロピレンコンデンサより周波数特性の良いメタライズドポリカーボネートフィルムコンデンサ(EVOX CMKコンデンサ)に変更しています。
メタライズドポリカーボネートフィルムコンデンサは製造コストの関係で、世界中どこのメーカーでも現在製造されていないもので、なかなか入手できないものですが音質を追求するためにデッドストック品を採用しています。
デッドストック品ですので数に限りがあり、この仕様の本製品の販売をいつまで継続できるかわかりません。
こちらのデッドストックコンデンサは在庫部品がなくなり次第ロット変更となりますが、その際は当ブログでの告知及び製品説明ページにてお知らせいたします。

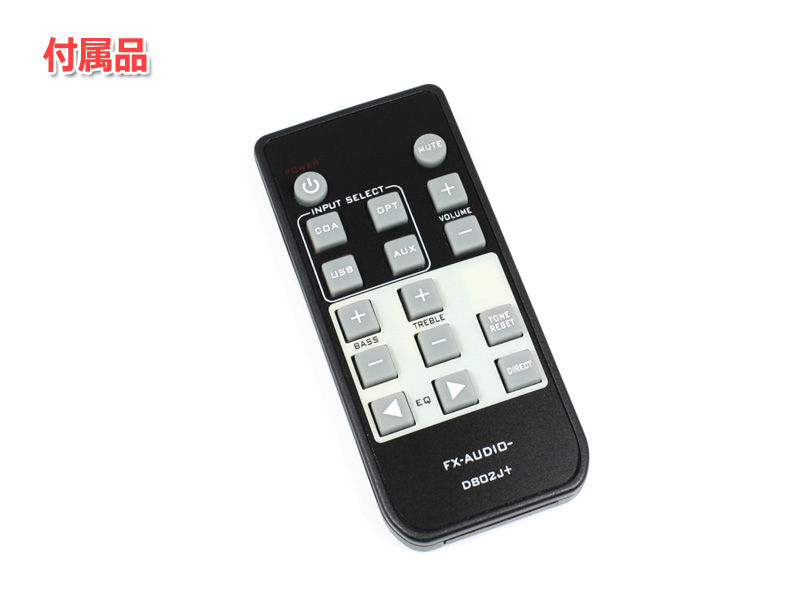

・リモコンのデザイン及び機能の刷新
付属リモコンを大幅リニューアルし、デザイン及び機能を改善いたしました。
入力切替・ボリューム+/-・トーンコントロール(Bass/Treble)・イコライザプリセットの前後選択がダイレクトに可能。
目的の機能をスムーズに操作できるボタン配置により、高い操作性を実現しています。
※リモコンを一新するにあたり、前モデルとの互換性がございませんのでご注意ください。
【製品仕様】
カラー：ブラック/シルバー
製品保証期間：お買上げ日より6ヶ月間
アナログ入力：1系統 ステレオRCA端子
デジタル入力：3系統 USB TypeB USB1.1/2.0対応 USBオーディオクラス1.0
/光デジタル音声入力(角型)/ 同軸デジタル音声入力
対応フォーマット：PCM [USB入力]最大24bit 96kHz / [光・同軸デジタル入力]最大24bit 192kHz
出力端子：2chステレオスピーカー出力 (バナナプラグ対応金メッキ端子)
最大出力：最大80W×2ch(電源入力32V時) / 対応スピーカー： 4Ω-16Ω
デジタルアンプ IC：STMicroelectronics社製 STA326 フルデジタルアンプIC
USBレシーバー IC：VIA社製 VT1630A (USB-DDC)
DAI IC：旭化成エレクトロニクス社製 AKM4113
ADC IC：Wolfson WM8782S サンプリングレート96kHz
対応OS(USB接続)：Windows 10/ 8（8.1）＆7/ Vista / XP / 2000/ MacOS X / 9.1以降 ※OS標準ドライバで動作
電 源：DC12V-32V 電源容量2A以上(4A以上推奨) (ACアダプター別売)
電源コネクター：外径5.5mm 内径2.5mm (センタープラス仕様)
機 能：デジタル3系統+アナログ1系統入力切替/トーンコントロール機能/ミュート機能/イコライザプリセット機能(16種類)/リモートコントロール(約5m)
付属品：専用リモコン(テスト用CR2025ボタン電池付属)・簡易説明書
サイズ：高さ35mm×幅117mm×奥行き206mm
重量：685g

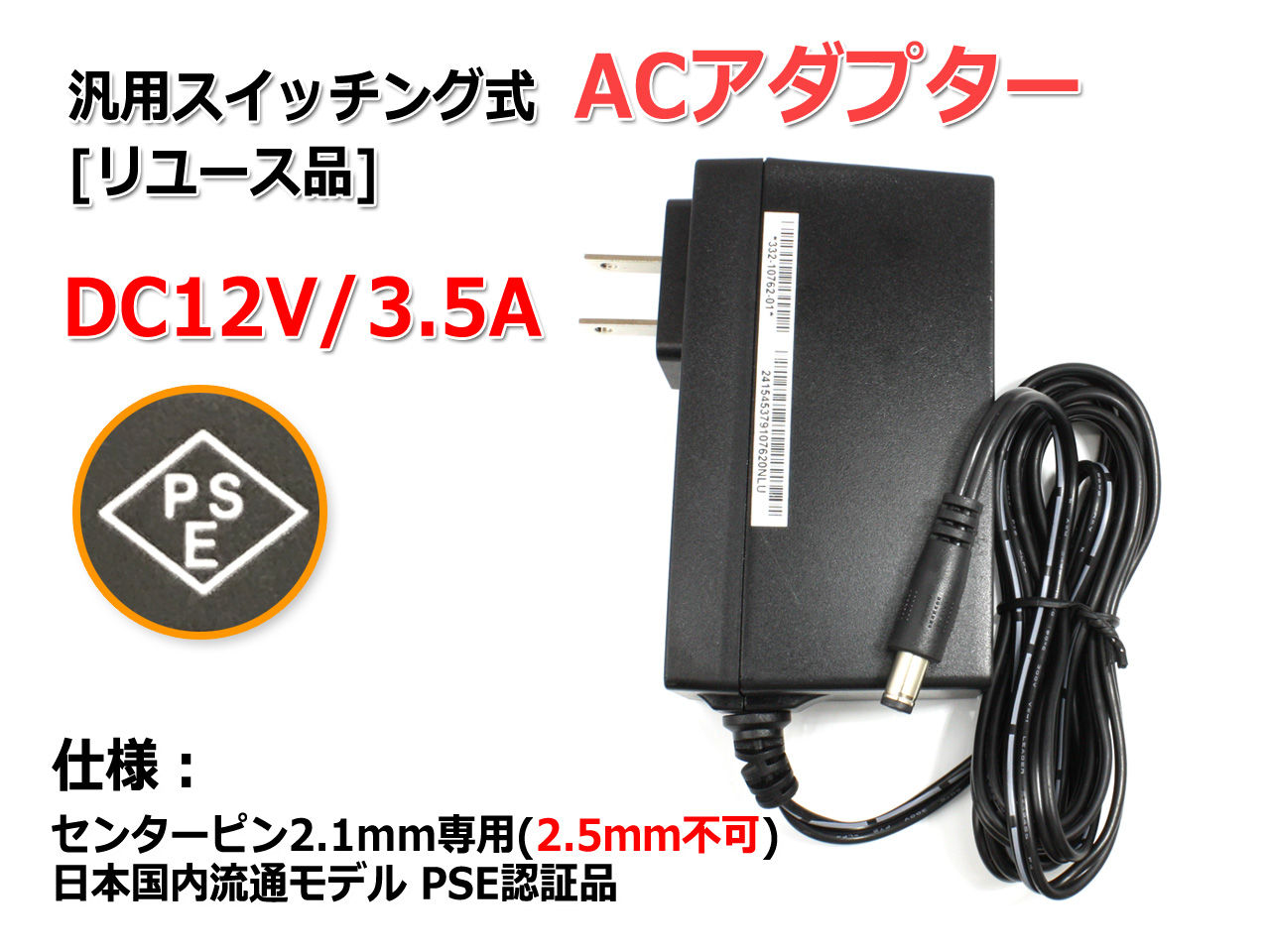

【推奨ACアダプター】
※本製品のDCプラグ形状は外径5.5mm・内径2.5mmタイプの適合となります。
DCプラグ形状が内径2.1mmタイプのACアダプターをご使用の場合、上記のプラグ変換ケーブル、プラグ変換アダプターが必要となります。
