2018年08月17日22:49

カテゴリ: NFJストアからのお知らせ

商品再販のご案内「FX-AUDIO- FX-501J」

大変お待たせいたしました！

人気のため完売となっておりましたモノラルパワーアンプ

『FX-AUDIO- FX-501J 第3ロット』が再入荷いたしましたので再販いたします。

前回の第2ロットより新色『チタン』が新たに加わりましたが、チタン色をもうすこし濃くした『チタンブラック』としてリニューアル！

是非この機会にお求めください。

※第3ロットはチタン色のパネルカラーの変更以外に変更点はございません。※

人気商品につき注文殺到による出荷遅延の恐れがあるため、安定する迄の期間販売数量を制限させていただきます。

ご了承の程よろしくお願いいたします。

商品再販のご案内

2018年 8月 19日 21：00 ～

FX-AUDIO- FX-501J 第3Lot

TPA3118デジタルアンプIC搭載 100W×1ch

ParallelBTLモノラルパワーアンプ

販売価格 :　4480円

販売数量：ブラック100台　

　　　　　 チタンブラック100台

　　　　　 ※お一人様2台まで

-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-

第2ロット変更ポイント詳細情報はこちら

商品詳細情報はこちらの記事でご確認ください

▶▶商品詳細・ご購入はこちらから◀◀

【ニュースリリース】

TPA3118搭載 PBTL駆動モノラルパワーアンプ

FX-AUDIO-『FX-501J』を新発売

　▶ PDFファイル ◀

憧れのモノラルパワーアンプデュアル構成をお手軽価格で実現！

FX-AUDIO-ブランド初となる高音質設計の純粋なモノラルパワーアンプ

TexasInstruments製 TPA3118デジタルパワーアンプICを搭載し、Parallel BTLモノラルモード駆動させることで、最大100Wのハイパワー出力を実現。

音質劣化の要因となるアナログボリュームを排除しながらも、アンプICパラメーター変更方式によるゲイン制御機構の採用により、音質劣化のない高音質な4段階の出力設定機能を実現しています。

【推奨ACアダプター】

※本製品のDCプラグ形状は外径5.5mm・内径2.5mmタイプの適合となります。

DCプラグ形状が内径2.1mmタイプのACアダプターをご使用の場合、下記のプラグ変換ケーブル、プラグ変換アダプターが必要となります。

関連商品のご案内

http://store.shopping.yahoo.co.jp/nfj/o282.html へ

Φ4mm対応金メッキバナナプラグ赤黒4個セット

WesternElectric 銅単線ツイスト

ビンテージケーブル1m単位切売

▶▶新商品一覧はこちら◀◀

NFJストアでのお買い物はこちらから

▶▶売れてます！スピーカーユニット◀◀

タグ：: #出品

mixiチェック

nfj2019

2018年08月15日16:59

カテゴリ: NFJストアからのお知らせ

商品再販のご案内「FX-AUDIO- DAC-SQ5J」

大変お待たせいたしました！

急遽 DAC-SQ5Jが再入荷いたしましたので販売いたします。

今回第3ロットとなっており、小変更が加わっております。

数量が少ないので早期完売の際はご容赦くださいますよう、お願い申し上げます。

人気商品につき注文殺到による出荷遅延の恐れがあるため、安定する迄の期間販売数量を制限させていただきます。

ご了承の程よろしくお願いいたします。

商品再販のご案内

2018年 8月 16日 21：00 ～

FX-AUDIO- DAC-SQ5J 第3ロット

PCM1794A搭載ハイレゾ対応 D/Aコンバーター

販売価格 : 9800円

販売数量 :

ブラック

120台

シルバー

60台

　

　　　　　　　※お一人様2台まで

第3ロットリニューアルポイントはこちら

今回第3ロットとなり、下記の点に変更がございます。

・フロントパネルディスプレイ保護アクリルパネルの部材変更し表示をクリアに

・USBレシーバー SA9027　→　VT1728A　に変更

・電源デカップリングコンデンサの変更

・その他細かい調整

▶▶商品詳細・ご購入はこちらから◀◀

【ニュースリリース】

　PCM1794A搭載ハイレゾDAC FX-AUDIO-『DAC-SQ5J』を新発売

　▶ PDFファイル ◀

関連商品のご案内

『リユース品』DC12V/1.0A スイッチング式汎用ACアダプターセンタープラス/内径2.1mm

極短！20cm USBケーブル A-B (超ショートタイプ/0.2m) USB2.0 メール便対応

Burr-Brown社製 OPA627AU(台湾製)2回路8PinDIP化オペアンプ完成基板実装品

BB社製 OPA627(台湾製)2回路8PinDIP化オペアンプ作成キット

TI製 OPA627AU『新品』2回路8PinDIP化オペアンプ作成キット

NFJストアでのお買い物はこちらから

▶▶売れてます！スピーカーユニット◀◀

タグ：: #出品

mixiチェック

nfj2019

2018年08月15日13:15

カテゴリ: NFJストアからのお知らせ

お盆に衝撃のBuy!Buy!セール開催中！

こんにちは！

お盆は皆様どのようにお過ごしでしょうか？！

NFJでは「お盆に衝撃のBuy!Buy!セール開催中！」と称して普段には無い大幅値引率の大セールを開催中です！

更に、お盆期間中も休まず出荷しておりますので、是非お得なアイテムをGETしてくださいね！

▶▶新商品一覧はこちら◀◀

NFJストアでのお買い物はこちらから

▶▶売れてます！スピーカーユニット◀◀

タグ：: #出品

mixiチェック

nfj2019

2018年08月15日09:00

カテゴリ: NFJストアからのお知らせ

本日5のつく日ポイントアップデー

こんにちは。

今日は５のつく日のポイントアップデーです。

エントリー＋アプリでの購入で、ポイント５倍となります。

是非このお得な機会にお買い求めください!!

↓↓↓

エントリーはこちらから

▶▶新商品一覧はこちら◀◀

→→ NFJストアでのお買い物はこちらから ←←

▶▶売れてます！スピーカーユニット◀◀

タグ：: #出品

mixiチェック

nfj2019

2018年08月09日18:57

カテゴリ: FX-AUDIO-関連

ヘッドフォンアンプ搭載真空管ハイブリッドプリメインアンプ

新製品のご紹介

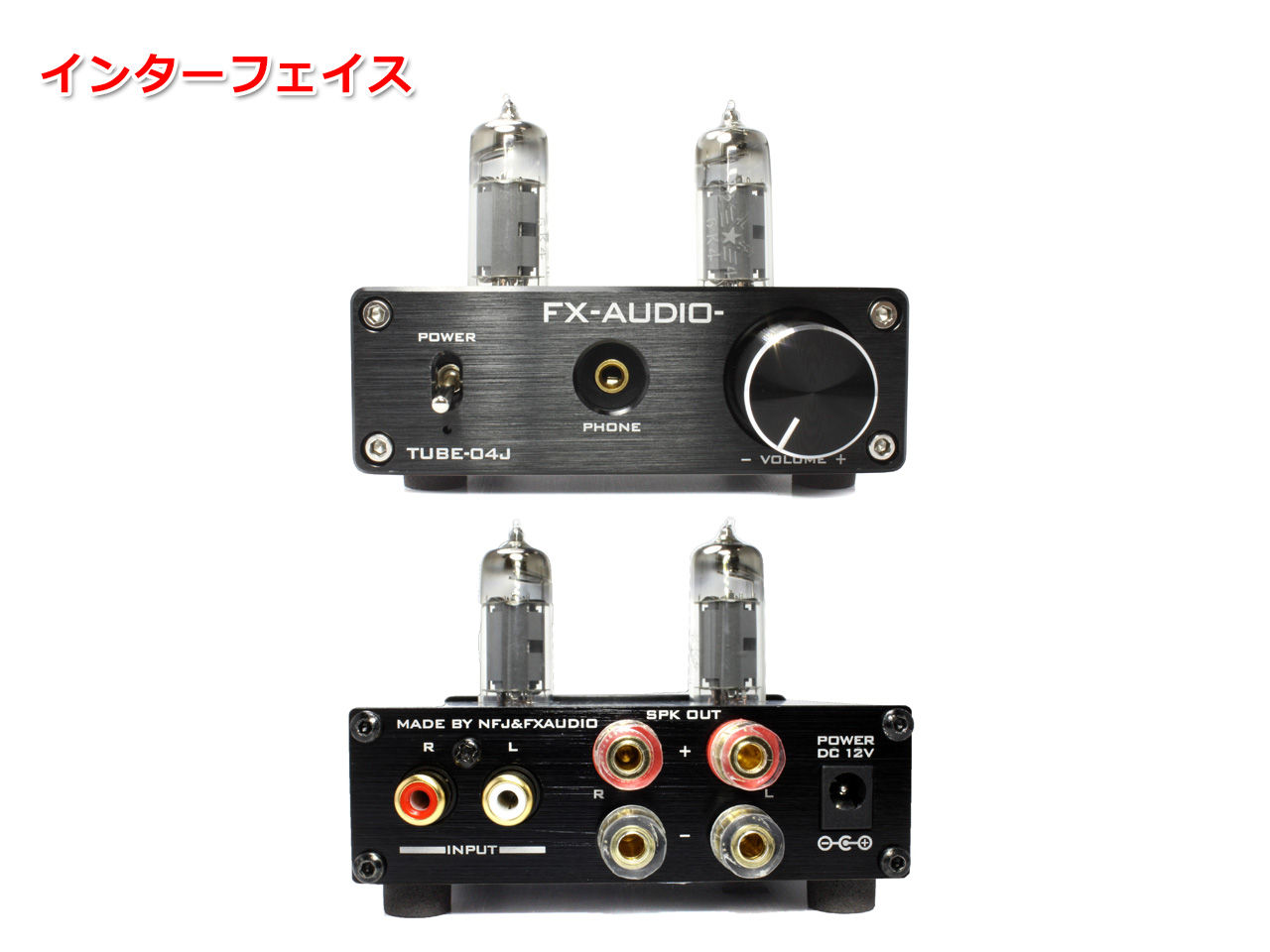

FX-AUDIO- TUBE-04J

真空管ハイブリッドプリメインアンプ

とうとうやってまいりました！！

ヘッドフォンアンプ搭載真空管ハイブリッドプリメインアンプ

・・・ってめっちゃ長いですよね（^^；）

という事で、真空管シリーズ初の全部入り！！FX-AUDIO- TUBE-04Jのご紹介です。・・・DACは入ってないですが(汗)

【製品の特徴】

■標準付属真空管として6K4を採用

TUBE-04Jでは付属の真空管に6K4を採用しています。

設計自体は６J1ベースで行われており、6K4でも問題ないように調整されていますが、本来の実力を味わっていただくには6J1(別売)をお勧め致します。

6K4が良くないという事ではなく味わいの違いですので、お好みの真空管をお試しいただくのもTUBE-04Jの楽しみの一つです。

すでにTUBE-00J,03J+でお馴染み、リモートカットオフ特性の6K4ですが、最近はTUBE-01Jユーザー様からのお問い合わせも多く、単体販売予定でスケジュールを調整していますので、もう少しお待ち下さいね。

さてTUBE-04Jではマッタ～リした雰囲気重視も当然ありなんですけど、性能重視なら迷わず6J1行っちゃってくださいね。特にミルスペック選別グレード品は別格で、透明感が高く広々とした空間表現は特筆モノなので、真空管初心者の方も買って間違いなしですよ d(^^)

■真空管回路とデジタルアンプ回路の融合

従来では基板を分離させるのが一般的だった真空管ハイブリッドアンプですが、数多くの経験に基づくアートワークにより同一基板上に実装を実現。

真空管の味わいをデジタルアンプICで増幅することにより、最大限に真空管の魅力を引き出すことに成功しました。

このサイズでデジタルアンプと真空管プリアンプを、1枚の基板に乗せるのはハッキリ言って無理だと思ってました・・・TUBE-04Jを見るまでは。

弊社のYDA138 デジタルアンプ自作キットリターンズ 2017 Ver.改はデジタルアンプだけですが、基板面積は6cm＊8cm＝48平方cm、TUBE-00J,01Jはプリアンプだけで9cm＊9cm＝81平方cm、2台分を合わせると129平方cmとなります。対してTUBE-04Jは9cm＊11cmの99平方cmですので30平方cmも小さい基板面積なんですよ。

アナログ回路のSNRは、基本的にはグランドの面積で決まると言っても過言ではありません。

面積が取れない場合は経路を長くして電位差(傾き)でノイズが伝わらないようにしたり、経路の一部をノイズが伝わりにくい形状にしたりする訳なんですが、TUBE-04Jは本当に多彩な方法でノイズ対策が施されています。

その結果、775ｍVrms(0dB)入力時に94dBと言う非常に優秀な数値を記録してるんですよ。

■真空管による前段増幅回路

パワーアンプIC前段の真空管回路で倍音成分を付加することにより、高音質かつ深み・味わいのある音色をお楽しみいただけます。

上級者は真空管の交換により、好みの音質に近づける球転がしの楽しみも！

■YAMAHA社製YDA138でパワーアンプ部を構成

FX-AUDIO-製品で数多くの実績が有るYDA138を、後段パワーアンプICとして採用。

同一基板上の真空管ハイブリッド構成は、ノイズ対策など数多くのノウハウは知り尽くしたYDA138だからこそ実現できました。

またYDA138が持つ優しい音色と真空管のマッチングも魅力です！

でも幾ら優秀な数値でも、聴いていて心地よくなければ本末転倒ですよね？

その答えが真空管プリアンプ部の倍音成分付加と、YDA138のアナログアンプにも似た優しい音との相性の良さなんです。

デジタルアンプICの性能で比べれば優秀なICはたくさんあります。

でもオールインワンの手軽さから真空管アンプに初めて触れる方や、スマホで聴いてる音楽をスピーカーで聴きたいという、TUBE-01Jが大ヒットした流れから、優しい音、柔らかい響き、神経質さを感じさせない音作り等々で実績のあるYDA138が選ばれたんですね。

■高音質なヘッドフォーン端子を装備

YDA138デジタルアンプICの持つ、高音質AB級ヘッドフォン回路により、スピーカーだけでなくヘッドフォンでもお楽しみいただけます。

そしてYDA138が選ばれたもう一つの理由がこれです！

YDA138 デジタルアンプ自作キットやYD-202Jで人気のヘッドフォンアンプ機能が、TUBE-04Jでもお使いいただけるんです。

当然ですが、このヘッドフォンアンプ機能も、真空管プリアンプを通った音ですので、今までとは一味違う響きを楽しんでいただけるようになってますよ。

■真空管用昇圧回路はTUBE-01Jタイプを踏襲

TUBE-01Jで実績のある昇圧回路を採用することにより、デジタルアンプICとの混合ノイズ問題を回避。物量投入型の電源部だからこそできたノイズ対策です。

実は前述の多彩なノイズ対策の一つがTUBE-01Jタイプの昇圧回路だったりします。この昇圧回路はノイズ対策がしやすいようにと開発された経緯があり、それがTUBE-04Jで採用されたポイントだったんです。

コスト的には不利ですが、初のヘッドフォンアンプ搭載真空管ハイブリッドプリメインアンプですから妥協はできなかった部分です。

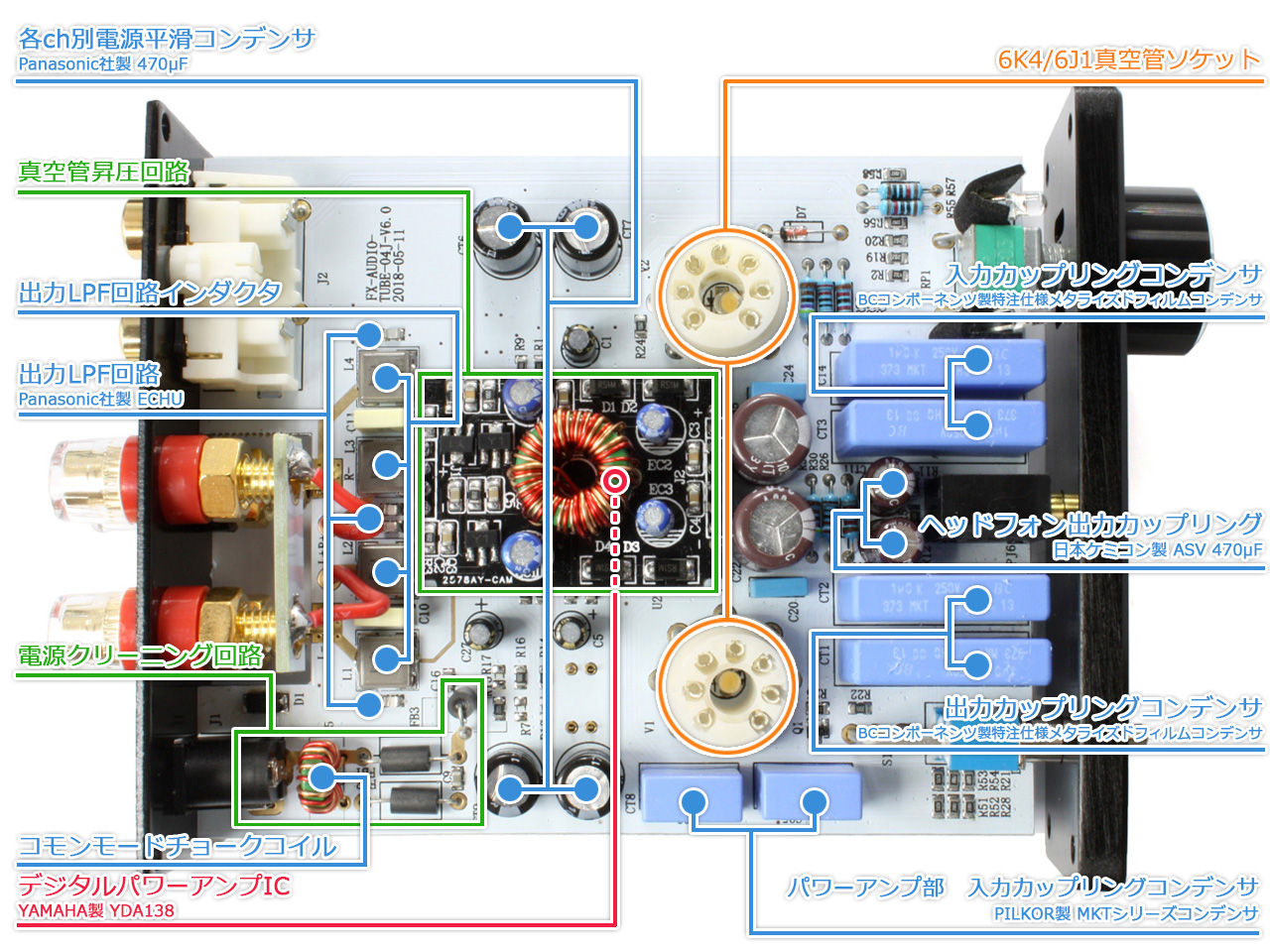

■こだわりの部品選定

音質に影響する重要な部品に関しては日本、欧州メーカー品を採用することで品質を高めています。

【音声回路各部カップリングコンデンサー】

・BCコンポーネンツ製(旧PHILIPS、現VISHAY)特注仕様メタライズドフィルムコンデンサ、PILKOR製メタライズドフィルムコンデンサ MKTを採用

【デジタルアンプ部バルクコンデンサ】

・低ESR長寿命品パナソニック社製　FRを各チャンネル別に配置

【真空管回路電源デカップリング】

・低ESR低インピーダンス品　ニチケミKYを採用

【効率的なコンデンサの配置により高音質化】

・各部回路直近バルクコンデンサにELNA85℃品を採用

【出力LPF回路】

・Panasonic社製チップ形積層メタライズドPPSフィルムコンデンサType:ECHU、Arcotronics/AV R82

【入出力端子】

・高品質金メッキRCA端子を採用

TUBE-04Jで特徴的なのは前段プリアンプ部の出力カップリングと、後段パワーアンプ部の入力カップリングかもしれません。チョット不思議な構成に見えるかもしれませんがSNR向上の秘密がここだったりしますので、興味の有る方は回路を追って見てください。わかると目から鱗かもしれないですよ! d(^^)

それともう一点、パーツとしては定番中の定番、Panasonic社製のECHUを出力LPFに採用して高音域の質感を上げているのも嬉しいところですね。

■考え抜かれたグランドデザインとアートワーク

入力から前段真空管回路を上流に置き、後段デジタルアンプ回路では搬送波の影響を前段に回り込ませないよう、グランド電位をポイント毎に調整。何度も試作して突き詰めたアートワークがFX-AUDIO-の真骨頂です。

最近良く解説で触れるグランド電位ですけど、ほんとうに細かく調整が入れられてます。ビアの入れ方もパターン化されてるわけではなく、回路毎にかなり明確な意図を持って開けられています。基板revがいきなりV6.0なので試作で徹底的に作り込んだ様子が伺えますよ。

こういう作り込みはビギナー向け機種では省くのが普通なんですが、オーディオ初心者から上級者まで満足していただけるように、手を抜かず作るのがFX-AUDIO-の特徴かもしれませんね！

■アルミ合金ボディー

ヘアライン加工ボディと削り出し成形のフロントパネルで高級かつ重厚な存在感を演出。

今回はかなり気合い入れて解説を書きました。

オールインワンって入門用のイメージが有って、上級者の方は敬遠されることが多いんですよね。

でも、寝室のベットサイドやヘッドボードの小物置きにも置けるサイズで、本格的な真空管ハイブリッドプリメインアンプって凄くないですか？

ワンボディならではのシンプルさは上級者にこそお薦めしたい逸品だと思いますよ。

もちろん初心者の方や、機械音痴で難しい配線なんかできないって方にも、自身を持ってお薦めできますので、興味の有る方はご検討くださいね。

【推奨ACアダプター】

【保守・オプション部品】

【ご注意】

※ACアダプターは別売です。推奨ACアダプターを同時にお求めください。

※内部には高電圧部分があり、接触すると感電によりけがを負う恐れがあります。また、火災の原因にもなりますので、絶対に分解や改造をしないでください。

※真空管は新品ですが、デッドストック品のため汚れやガラスのくすみ等がある場合がございます。品質、音質には影響ございませんので、予めご了承ください。

【製品仕様】

ブランド：FX-AUDIO-

製品型番：TUBE-04J

カラー：ブラック/シルバー

製品保証期間：お買上げ日より6ヶ月間

対応真空管：6K4/6J1

デジタルアンプIC：YAMAHA社製　YDA138

最大出力：最大12Wｘ2ch(電源入力12V・4Ω時)

入力端子：ステレオRCA端子(金メッキ仕様)

出力端子：3.5mmステレオミニジャック(ヘッドフォン出力端子)

　　　　：※ヘッドフォンジャック使用時はスピーカー出力自動停止

　　　　：2chステレオスピーカー出力 (バナナプラグ対応金メッキ端子)

機能：ヘッドフォンアンプ※スピーカー出力と排他利用

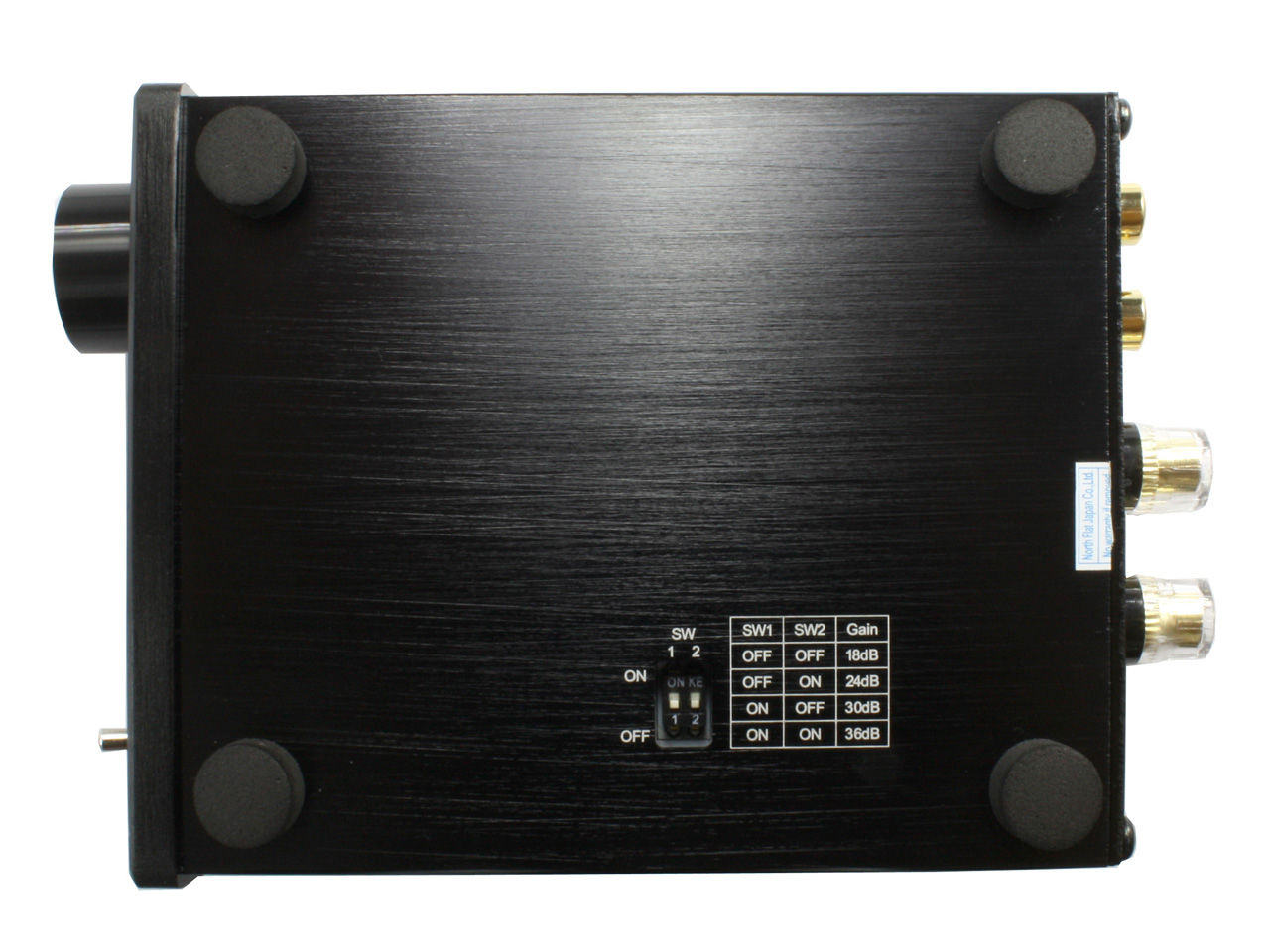

　　：ゲイン設定機能(18/24/30/36dB 4段階切り替え)

電源：定格電圧DC12V 電源容量2A以上推奨 (ACアダプター別売)

電源コネクター：DCジャック外径5.5mm 内径2.1mm (センタープラス仕様)

付属品：取扱説明書・6K4真空管 2本(種類は曙光・北京・上海のいずれかのペアとなり、お選びいただけません)

サイズ：高さ33mm(真空管含めた最大76mm)×幅98mm×奥行き118mm（※突起部含まず）

本体重量：345g(付属真空管装着時)

タグ：: #オーディオ

mixiチェック

nfj2019

2018年08月08日16:32

カテゴリ: オーディオその他

PW-6Jアップグレードプログラムが始まります！！

みなさん、こん○○は、サポート見習いのAです。

今日は、PW-6J第二ロット発売時にアナウンスしていた、PW-6J第一ロットアップグレードプログラムのご案内です。

今回のアップグレードプログラムは、ユーザー様ご自身でプログラムを書き換えていただくという、ワクワクドキドキなイベントとなっております。

と言っても手順は簡単ですから、この記事の画像を見ながらやっていただければ、誰でも簡単にできるのでリラックスして楽しんでくださいね。

それでは今回のPW-6J第一ロットアップグレードプログラムの内容からご説明しますね。

PW-6J第二ロットで追加された機能を、PW-6J第一ロットでも使えるようにしようというのが今回のアップデートプログラムです。

追加される機能は

1)最大8台のPW-6Jを一台のリモコンでコントロールできる連携モード

2)7セグメントLED表示を消すことができる表示消灯機能

の2機能となります。

機能の追加は、MCUに格納されているプログラムを、1回使い切りタイプの書き換えモジュールに繋いで書き換えます。

プログラムの書き換えと言っても、やることはケースを開け4ピンコネクタで書き換えモジュールを繋いで、ボタンをポチッと押すだけですのでご安心くださいね。

それでは私と一緒にやってみましょう！

まず始めに前後パネルの上部ネジ(赤○)4本を外します。

続いて後部パネルの下部ネジ(緑○)2本を緩めます。軽く緩めるだけで外さなくてもいいんですよ。

後部パネルの下部ネジを緩めると、ケースの上部が外れるようになります。

青で囲んだ部分が書き換えに使う4Pin端子です。

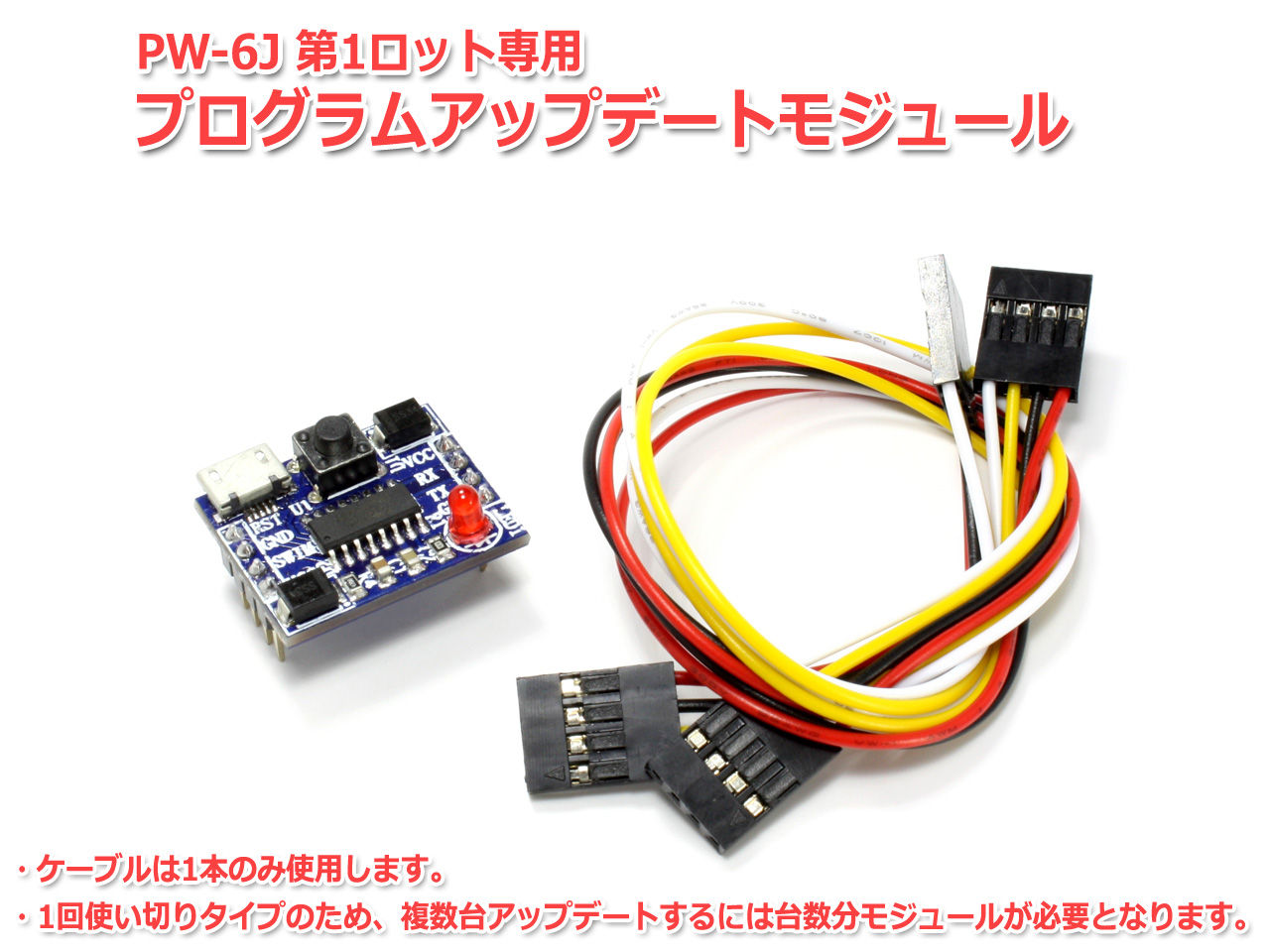

では書き換えに使うモジュールを見てみましょう。

20mm＊25mmのモジュール　1個

4Pinケーブル　2本(使うのは1本です)

今回使うのは黄色で囲んだ4Pinです。

上からRST、GND、SWIM、VCCと書かれているのが見えますか？

じつはこのモジュールは結構小さいので、字が見え難いときはルーペやスマホのカメラで拡大して確認してみてくださいね。

文字が確認できなくても、LEDの反対側の端子が今回使う端子なので、間違えることは無いと思います。

RST→白、GND→黄、SWIM→黒、VCC→赤

ではPW-6J本体とモジュールを繋いでみましょう。

PW-06JはACアダプターかマイクロUSBから給電して、電源は切っておきます。

接続するとモジュールのLEDが点滅を始めます。

点滅が安定しているのを確認したらモジュールのボタンをポチッと1回確実に押します。

ボタンを押すとLEDが消え、書き換えが始まります。

書き換えが終わるとLEDが点灯(点いたまま)しますので、4PinコネクタをPW-6Jから外します。

最後に蓋を外した手順の逆で組み立てて、PW-6J第一ロットアップグレードプログラムは終了です。

さてアップグレードができているか、機能を使って確認してみましょう。

モジュールに同梱されている「PW-6Jアップグレード説明書」に操作方法が書かれていますから、全機能が使えるかご自分で確かめてみてください。

本日は、お疲れ様でした!　m(__)m

ボタンを押すときは少し緊張しませんでしたか？

私は初めてMCUの書き換えしたときは、メチャクチャ緊張しました(笑）

失敗したらどうしようとか考えてプルプルしてたら、先輩が「失敗したらもう一回上書きしたらええだけやで」と言ってくれたので、気が楽になったのをよく覚えています。

今回のPW-6J第一ロットアップグレードプログラムが何らかの理由で失敗しても、弊社にお送り頂ければ上書きで修復可能ですから、安心してチャレンジしてくださいね。

タグ：: #オーディオ

mixiチェック

nfj2019

2018年08月07日10:26

カテゴリ: NFJストアからのお知らせ

商品再販のご案内「FX-AUDIO- TUBE-00J」

お待たせいたしました！

『FX-AUDIO- TUBE-00J』の販売準備が整いましたので再販いたします。

なお、今回の販売で予備在庫を残すのみとなり、再入荷までお時間をいただく見込みとなっております。

購入をご検討頂いておりますお客様につきましては、お早めにお求めくださいませ。

人気商品につき注文殺到による出荷遅延の恐れがあるため、安定する迄の期間販売数量を制限させていただきます。

ご了承の程よろしくお願いいたします。

新製品販売のご案内

2018年 8月 8日 21：00 ～

FX-AUDIO- TUBE-00J

6K4搭載　真空管ラインアンプ

販売価格 :　2980円

販売数量： ブラック 80台　シルバー 30台

　　　　　 ※お一人様2台まで

-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-　-

製品詳細情報はこちらの記事でご確認ください

詳細解説はこちらの記事でご確認ください

▶▶

商品詳細・ご購入はこちらから

◀◀

【ニュースリリース】

販売価格2980円の本格真空管ラインアンプ

FX-AUDIO- 『TUBE-00J』を新発売

　▶ PDFファイル ◀

◆推奨ACアダプター◆

◆保守・オプション部品◆

◆関連商品のご案内◆

▶▶新商品一覧はこちら◀◀

NFJストアでのお買い物はこちらから

▶▶売れてます！スピーカーユニット◀◀

タグ：: #出品

mixiチェック

nfj2019

2018年08月06日16:42

カテゴリ: NFJストアからのお知らせ

ご購入有難うございます！！

こんにちは！

新製品の立て続けのリリースにもかかわらずたくさんのご注文をいただき、誠に有難うございます。

特にTUBEシリーズに数多くのご注文をいただいており、反響の大きさを実感し非常に嬉しく思っております。

おかげさまで本日の出荷はこの通り非常に多くなっておりますが、滞りなく出荷を完了できる見込みでございます。

今後も魅力的な製品の開発に努めて参りますので、引き続きご愛顧のほどよろしくお願いいたします。

お盆期間中も通常通り営業中でございます。

(※土日は休業です)

お盆休みにゆっくりとお買い物をお楽しみください！！

▶▶新商品一覧はこちら◀◀

NFJストアでのお買い物はこちらから

▶▶売れてます！スピーカーユニット◀◀

お盆はジャンクで遊ぼう！！

⇩⇩ヤフオク店にて大ジャンク祭開催中！！⇩⇩

タグ：: #出品

mixiチェック

nfj2019

2018年08月05日10:00

カテゴリ: NFJストアからのお知らせ

本日5のつく日ポイントアップデー

こんにちは。

今日は５のつく日のポイントアップデーです。

エントリー＋アプリでの購入で、ポイント５倍となります。

是非このお得な機会にお買い求めください!!

タグ：: #出品

mixiチェック

nfj2019

2018年08月03日16:56

カテゴリ: FX-AUDIO-関連

新商品のご案内「FX-AUDIO- TUBE-04J」

新製品のご案内

FX-AUDIO- TUBE-04J

真空管ハイブリッドプリメインアンプ

本製品はYAMAHA社製「YDA138」デジタルアンプICを搭載し、最大12W×2ch ステレオ出力に真空管プリアンプ機能を搭載した、真空管ハイブリッドプリメインアンプです。

FX-AUDIO-の新たなチャレンジが始まりました！TUBEシリーズで培った真空管プリアンプ回路と、数多くのデジタルアンプを送り出した経験。

一枚の基板上に新旧技術が融合する、夢の真空管ハイブリッドプリメインアンプが新たなオーディオ体験をお約束します。

【製品の特徴】

■標準付属真空管として6K4を採用

TUBE-04Jでは付属の真空管に6K4を採用しています。

設計自体は６J1ベースで行われており、6K4でも問題ないように調整されていますが、本来の実力を味わっていただくには6J1(別売)をお勧め致します。

6K4が良くないという事ではなく味わいの違いですので、お好みの真空管をお試しいただくのもTUBE-04Jの楽しみの一つです。

■真空管回路とデジタルアンプ回路の融合

真空管の味わいをデジタルアンプICで増幅することにより、最大限に真空管の魅力を引き出すことに成功しました。

■真空管による前段増幅回路

パワーアンプIC前段の真空管回路で倍音成分を付加することにより、高音質かつ深み・味わいのある音色をお楽しみいただけます。

上級者は真空管の交換により、好みの音質に近づける球転がしの楽しみも！

■YAMAHA社製YDA138でパワーアンプ部を構成

FX-AUDIO-製品で数多くの実績が有るYDA138を、後段パワーアンプICとして採用。

同一基板上の真空管ハイブリッド構成は、ノイズ対策など数多くのノウハウは知り尽くしたYDA138だからこそ実現できました。

またYDA138が持つ優しい音色と真空管のマッチングも魅力です！

■高音質なヘッドフォーン端子を装備

YDA138デジタルアンプICの持つ、高音質AB級ヘッドフォン回路により、スピーカーだけでなくヘッドフォンでもお楽しみいただけます。

■真空管用昇圧回路はTUBE-01Jタイプを踏襲

■こだわりの部品選定

音質に影響する重要な部品に関しては日本、欧州メーカー品を採用することで品質を高めています。

【音声回路各部カップリングコンデンサー】

・BCコンポーネンツ製(旧PHILIPS、現VISHAY)特注仕様メタライズドフィルムコンデンサ、PILKOR製メタライズドフィルムコンデンサ MKTを採用

【デジタルアンプ部バルクコンデンサ】

・低ESR長寿命品パナソニック社製　FRを各チャンネル別に配置

【真空管回路電源デカップリング】

・低ESR低インピーダンス品　ニチケミKYを採用

【効率的なコンデンサの配置により高音質化】

・各部回路直近バルクコンデンサにELNA85℃品を採用

【出力LPF回路】

・Panasonic社製チップ形積層メタライズドPPSフィルムコンデンサType:ECHU、Arcotronics/AV R82

【入出力端子】

・高品質金メッキRCA端子を採用

■考え抜かれたグランドデザインとアートワーク

■アルミ合金ボディー

ヘアライン加工ボディと削り出し成形のフロントパネルで高級かつ重厚な存在感を演出。

【推奨ACアダプター】

汎用スイッチング式ACアダプター(DC12V/3.5A)

【保守・オプション部品】

【ご注意】

※ACアダプターは別売です。推奨ACアダプターを同時にお求めください。

【製品仕様】

ブランド：FX-AUDIO-

製品型番：TUBE-04J

カラー：ブラック/シルバー

製品保証期間：お買上げ日より6ヶ月間

対応真空管：6K4/6J1

デジタルアンプIC：YAMAHA社製　YDA138

最大出力：最大12Wｘ2ch(電源入力12V・4Ω時)

入力端子：ステレオRCA端子(金メッキ仕様)

出力端子：3.5mmステレオミニジャック(ヘッドフォン出力端子)

　　　　　※ヘッドフォンジャック使用時はスピーカー出力自動停止

　　　　　2chステレオスピーカー出力 (バナナプラグ対応金メッキ端子)

機能：ヘッドフォンアンプ※スピーカー出力と排他利用

　　　ゲイン設定機能(18/24/30/36dB 4段階切り替え)

電源：定格電圧DC12V 電源容量2A以上推奨 (ACアダプター別売)

電源コネクター：DCジャック外径5.5mm 内径2.1mm (センタープラス仕様)

付属品：取扱説明書・6K4真空管 2本(種類は曙光・北京・上海のいずれかのペアとなり、お選びいただけません)

サイズ：高さ33mm(真空管含めた最大76mm)×幅98mm×奥行き118mm（※突起部含まず）

本体重量：345g(付属真空管装着時)

タグ：: #オーディオ

mixiチェック

nfj2019

記事検索

トラブルシューティングリンク

USB接続機器のトラブルシューティング

偽PSEマークのACアダプターにご注意！！

DAC/DDC製品のトラブルシューティング

お知らせや開催中のイベント情報

Petit Susie Petit Tank シリーズについてのよくあるご質問

【円安ショック】急激な円安による為替の影響について

アルミ削り出しインシュレーターに関して重要なご案内

商品再販のご案内「NFJ謹製エンクロージャー自作キット[MODEL-CUBE] 組立式スピーカーキット」

製品リニューアル・再販のご案内「FX-AUDIO- TUBE-01J」

季刊誌 analog vol.73 にて「TUBE-P01J」が紹介されました。

世界的な半導体不足の影響による価格改定のお知らせ

【コロナショック】中国拠点ロックダウンによる入荷遅延および在庫切れの影響について
